| 產品型號 |
|

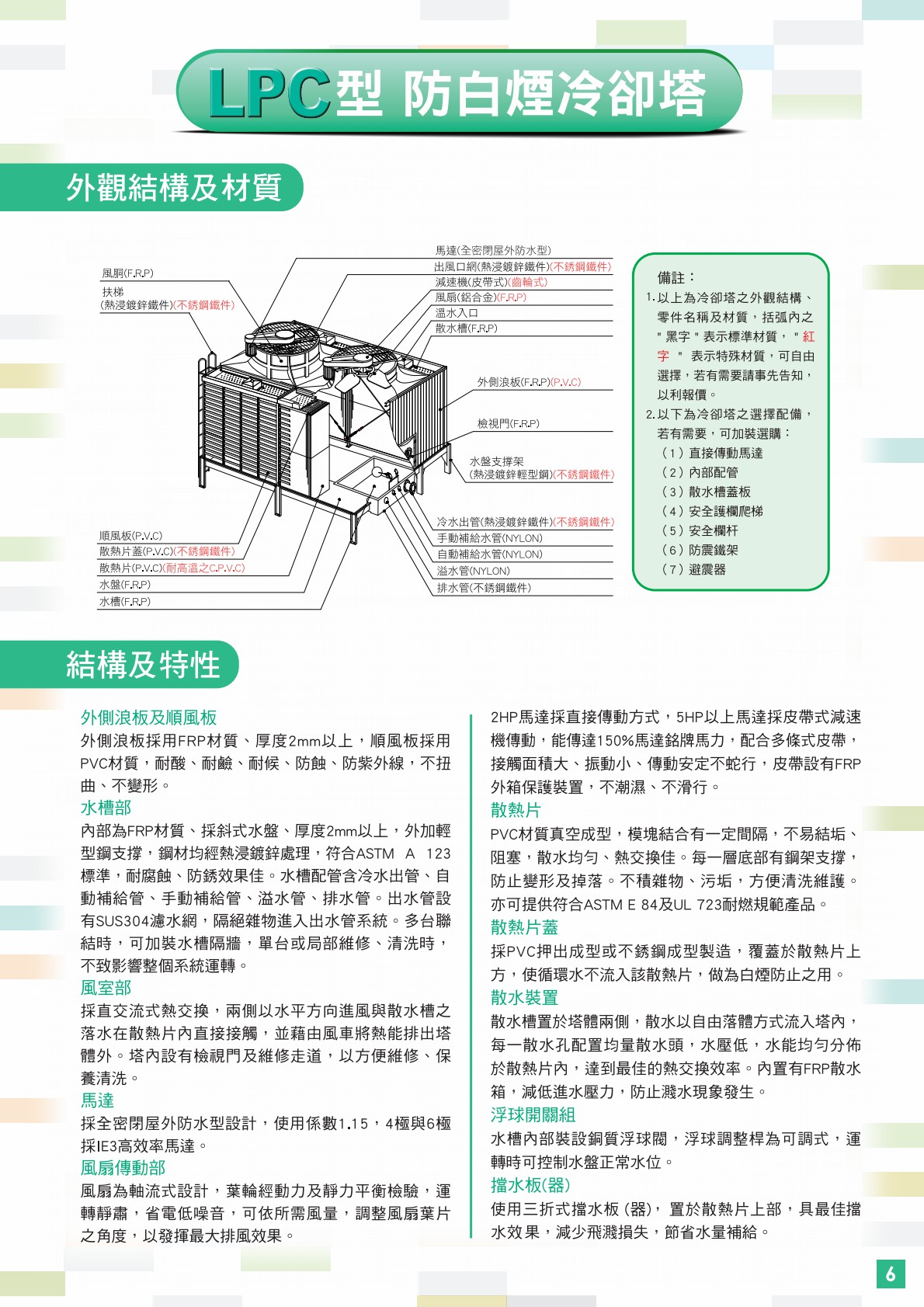

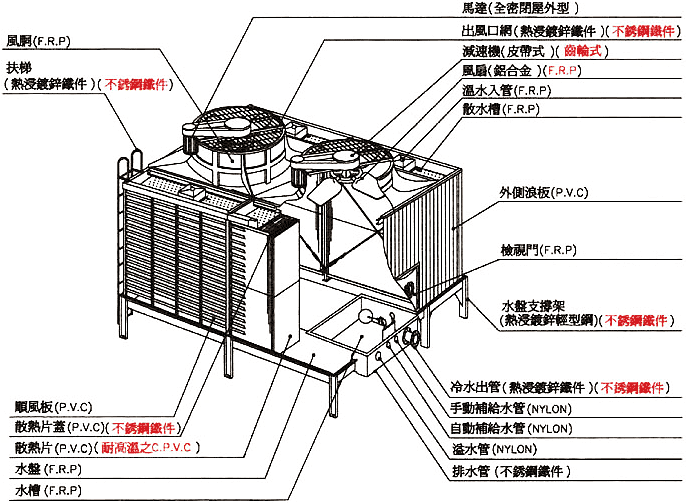

| 外觀及材質 |
|
備註：
- 以上為冷卻塔之外觀結構、零件名稱及材質，括弧內之”黑字”表示標準材質，”紅字”表示特殊材質，可自由選擇，若有需要請事先告知，以利報價。
- 以下為冷卻塔之選擇配備，若有需要，可加裝選購：
(1) 直接傳動馬達
(2) 內部配管
(3) 散水槽蓋板
(4) 安全護欄爬梯
(5) 安全欄杆
(6) 防震鐵架
(7) 避震器
(8) 自動加藥系統
(9) 砂濾器 |
| 結構及特性 |
|
外側浪板及順風板
外側浪板及順風板使用PVC材質，耐酸、耐鹼、耐候、防蝕、防紫外線，不扭曲、不變形。
水槽部
內部為FRP材質，外加輕型鋼支撐，鋼材經熱浸鍍鋅處理。水槽配管含冷水出管、自動補給管、手動補給管、溢水管、排水管。出水管設有SUS304濾水網，隔絕雜物進入出水管系統。多台聯結時，可加裝水盤隔板，單台或局部維修、清洗時，不致影響整個系統運轉。
風室部
採直交流式熱交換，兩側以水平方向進風與散水槽之落水在散熱片內直接接觸，並藉由風車將熱能排出塔體外。塔內設有檢修門及維修棧道，以方便維修、保養清洗。
馬達
採全密閉屋外型設計。
風扇傳動部
風扇為軸流式設計，可依實際運轉調整風量。減速機為皮帶傳動，配合多條式皮帶，接觸面積大、振動小、傳動安定不蛇行，皮帶設有FRP外箱保護裝置，不潮濕、不滑行。
|

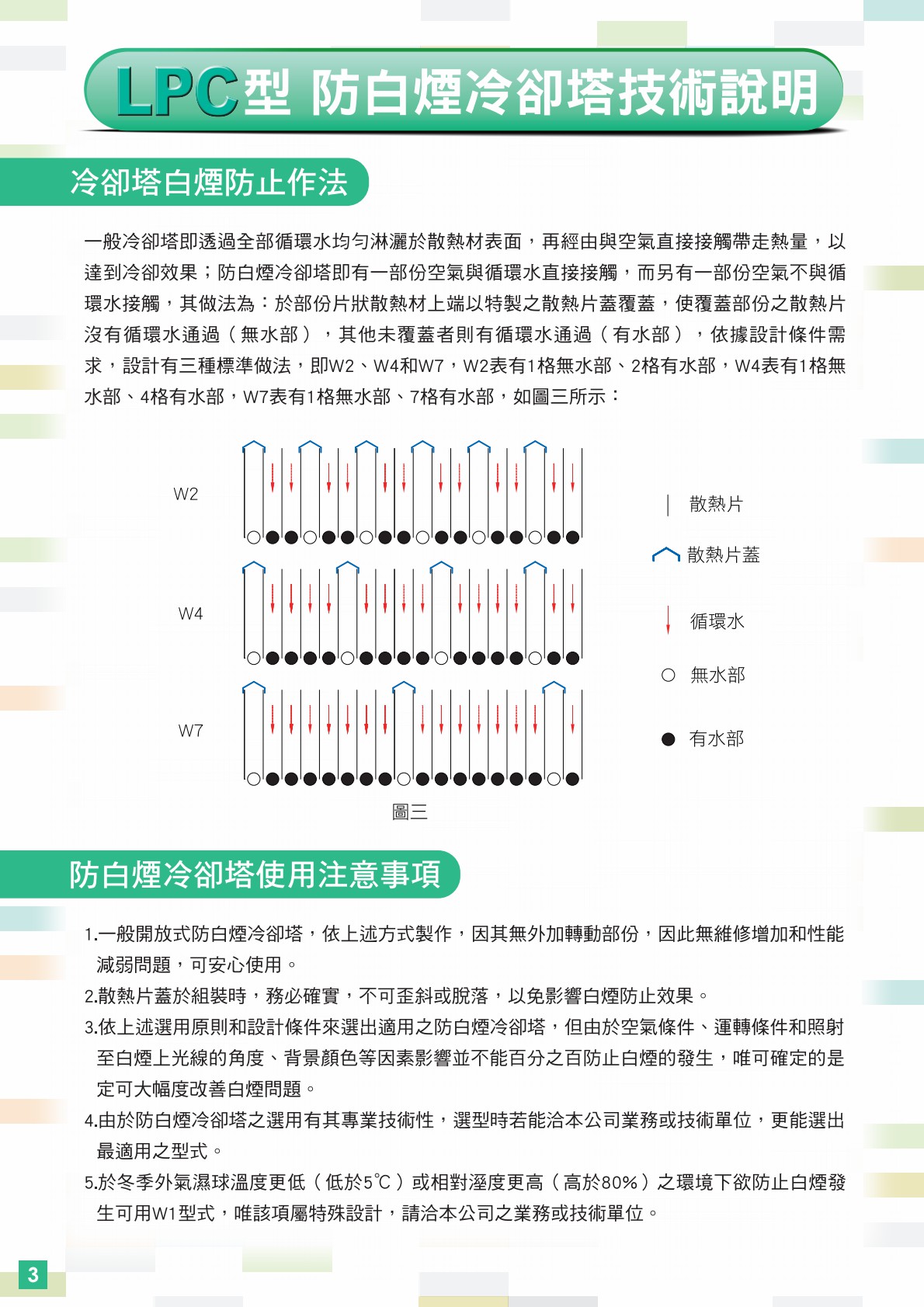

散熱片蓋
採PVC真空成型或不鏽鋼成型製造，覆蓋於散熱片上方，使循環水不流入該散熱片，做為白煙防止之用。
散水裝置
散水槽置於塔體兩側，散水以自由落體方式流入塔內，水壓低，水能均勻分佈於散熱片內，達到最佳的熱交換效率。內置有FRP散水箱，減低進水壓力，防止濺水現象發生。
浮球開關組
水槽內部裝設銅質浮球閥，浮球調整桿為可調式，運轉時可控制水盤正常水位。
散水片
使用"Z"型擋水板，置於散熱片上部，具最佳擋水效果，減少飛濺損失，節省水量補給。 | |

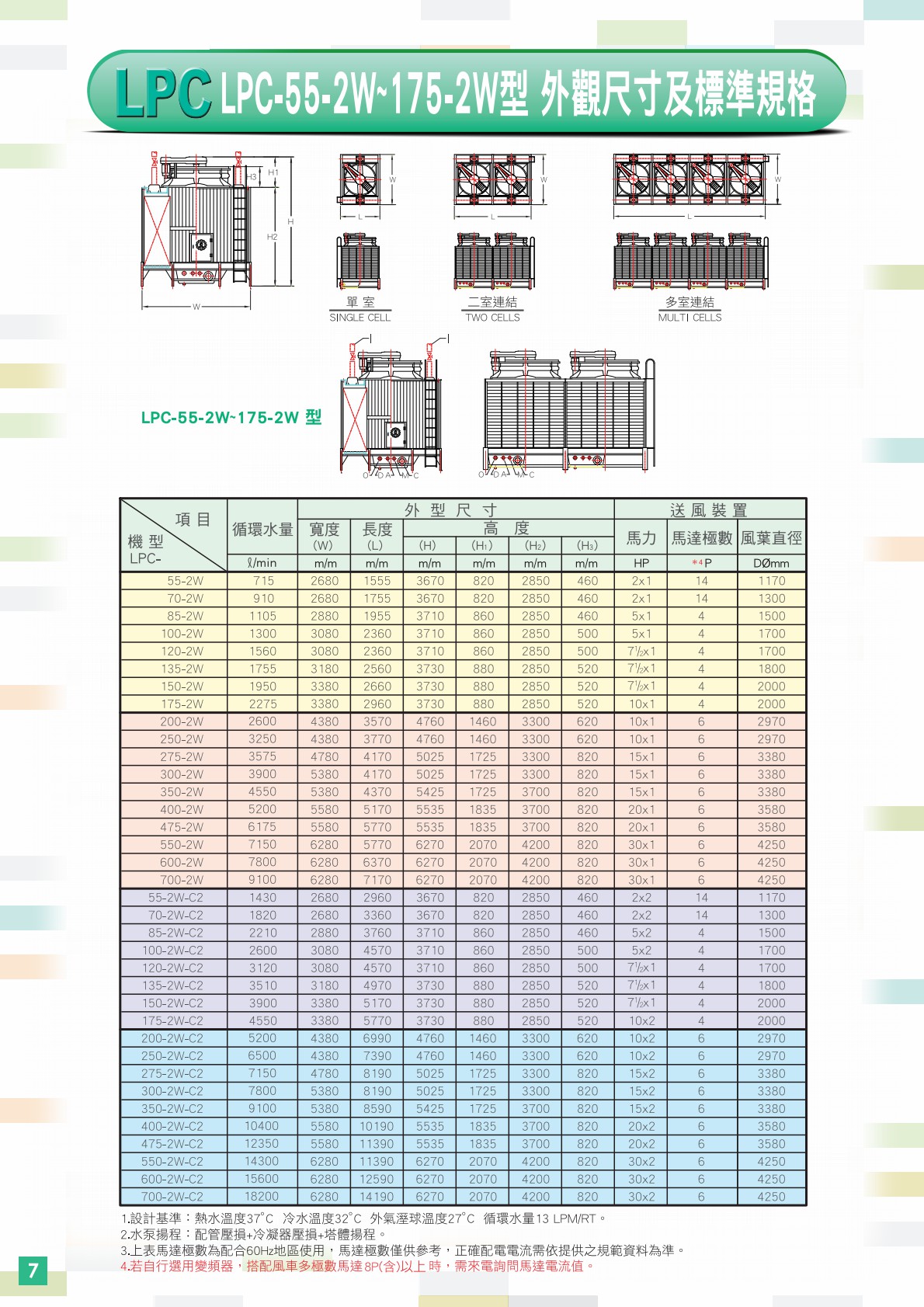

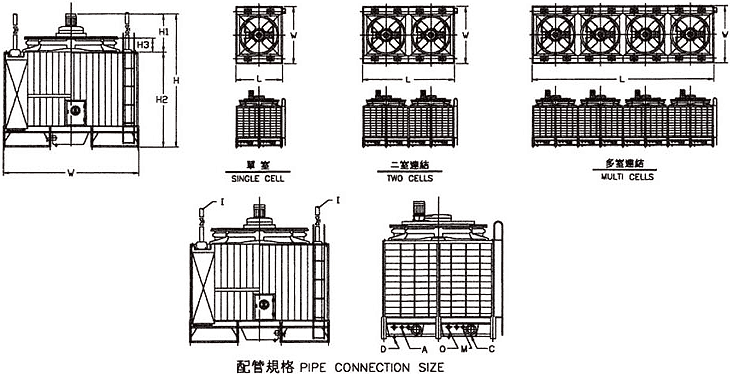

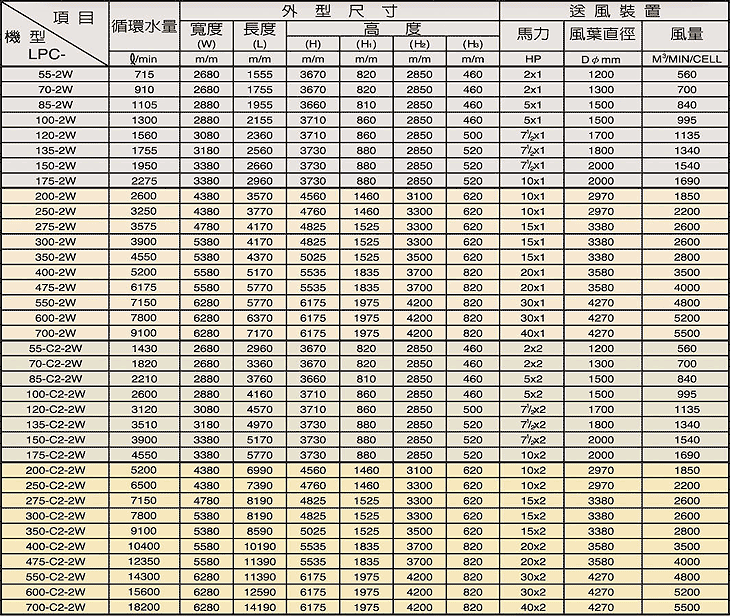

| LPC-55-2W~175-2W外觀尺寸及標準規格 |
●設計基準:熱水溫度:37℃ 冷水溫度:32℃ 外氣溼球溫度:27℃ 循環水量:13 LPM/RT
●水泵揚程:配管壓損+冷凝器壓損+塔體揚程.
●其他未列機型連結亦可提供,請洽本公司業務人員
|

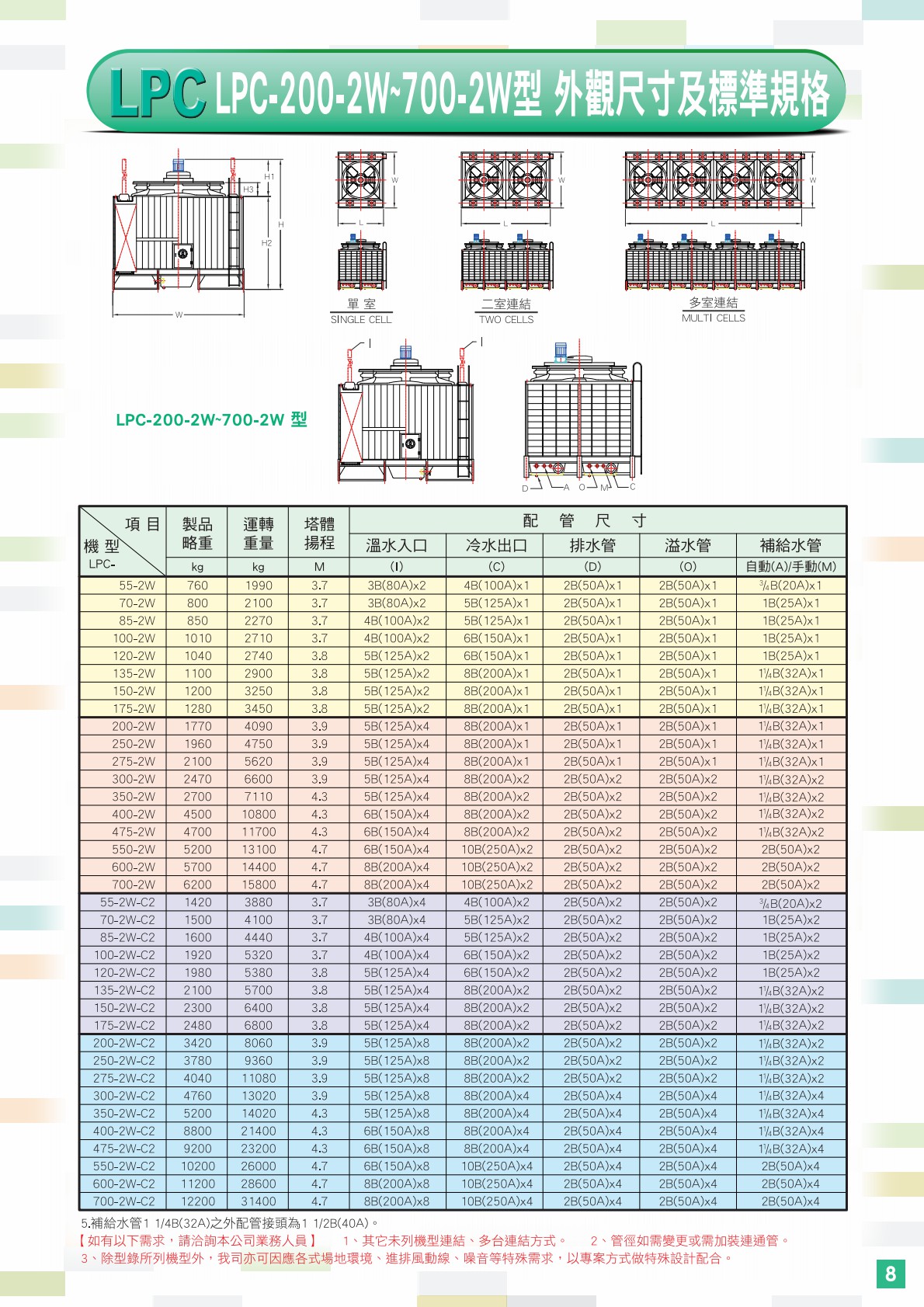

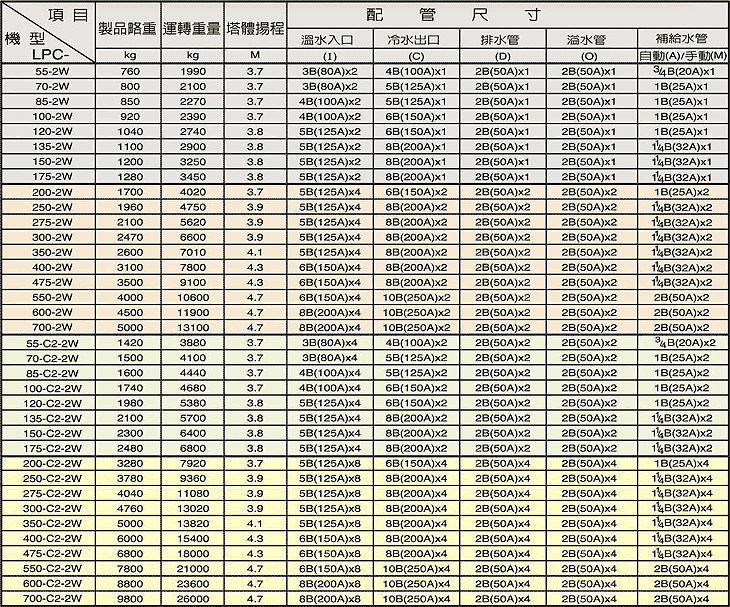

| LPC-200-2W~700-2W標準規格及配管規格尺寸 |
●管徑如需變更或需加裝連通管,請事先洽詢本公司業務人員.
●補給水管1 1/4B(32A)之外配管接頭為1 1/2B(40A)
|

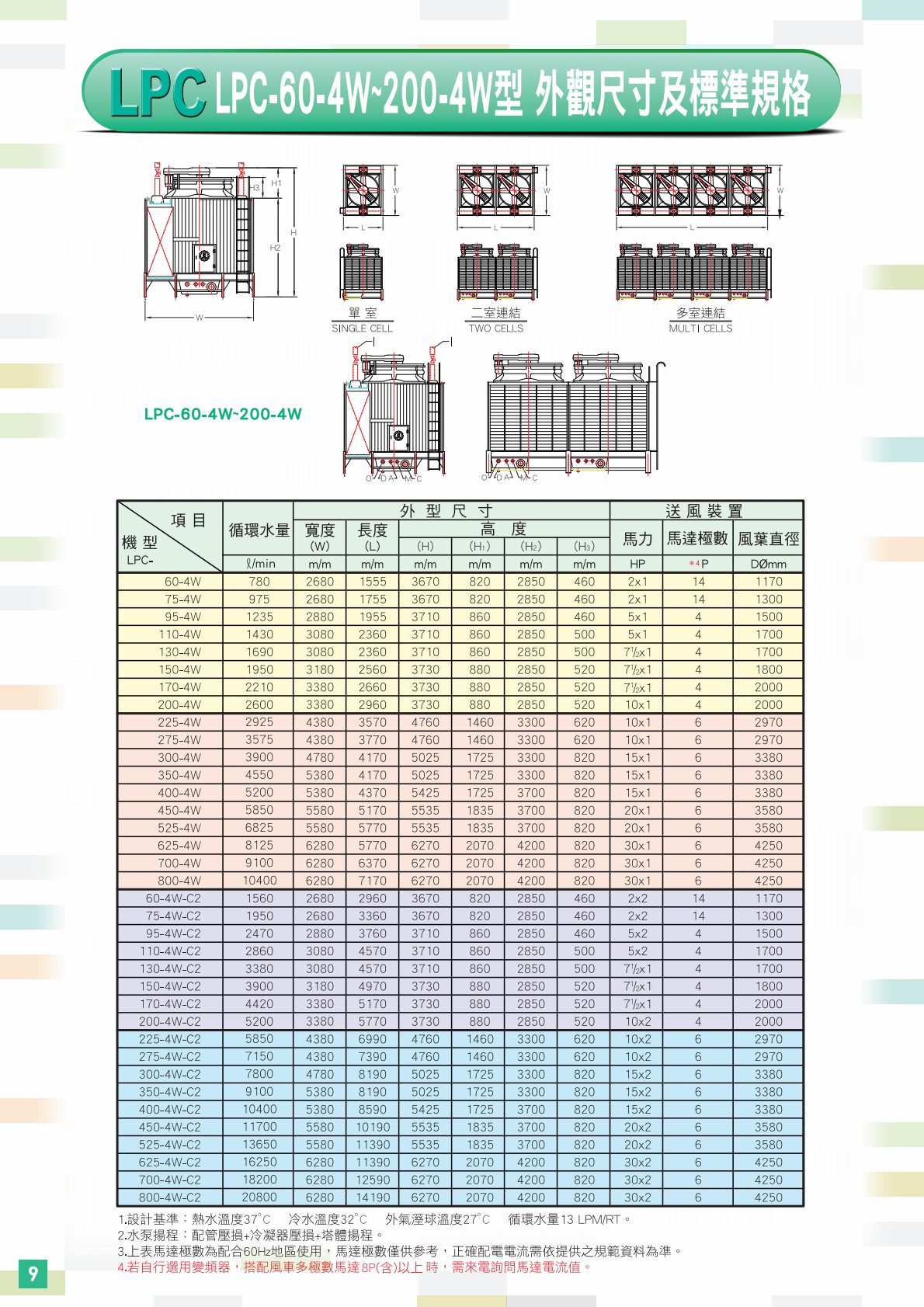

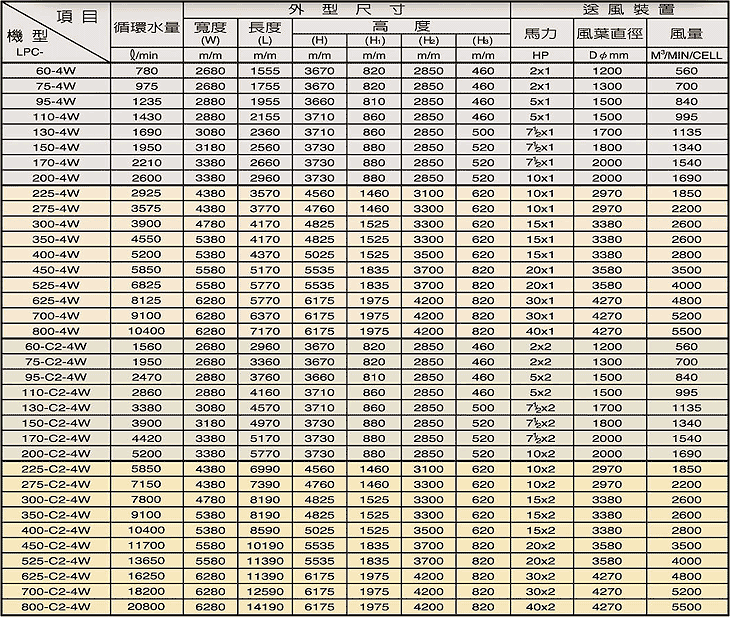

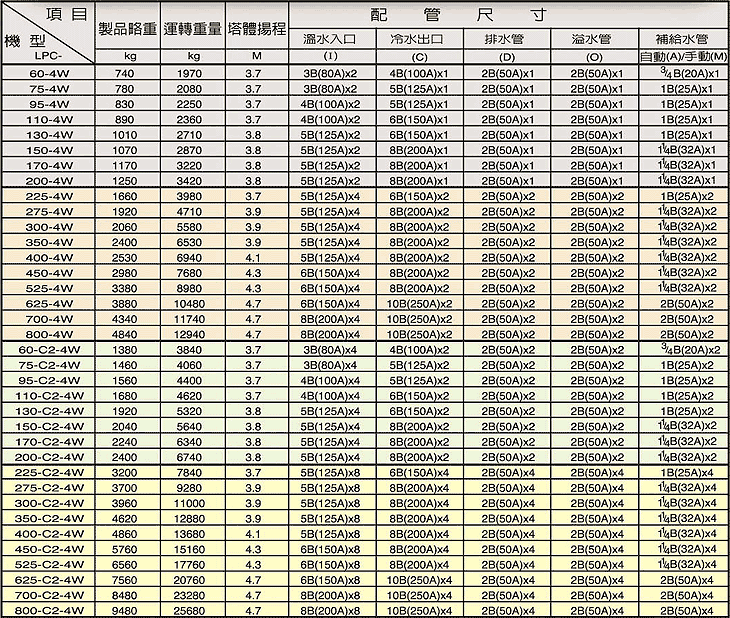

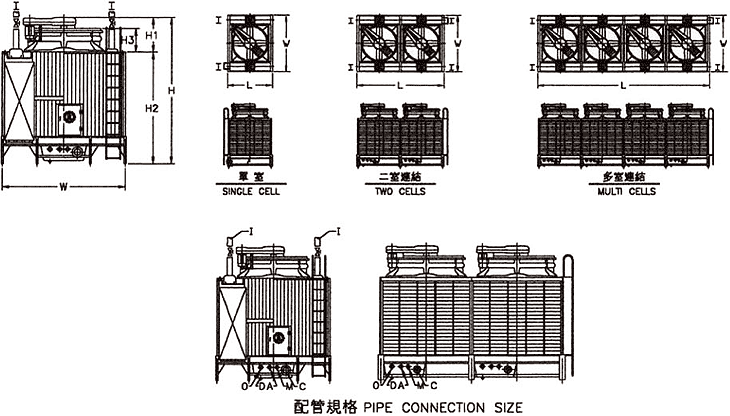

| LPC-60-4W~200-4W外觀尺寸及標準規格 |
●設計基準:熱水溫度:37℃ 冷水溫度:32℃ 外氣溼球溫度:27℃ 循環水量:13 LPM/RT
●水泵揚程:配管壓損+冷凝器壓損+塔體揚程.
●其他未列機型連結亦可提供,請洽本公司業務人員
|

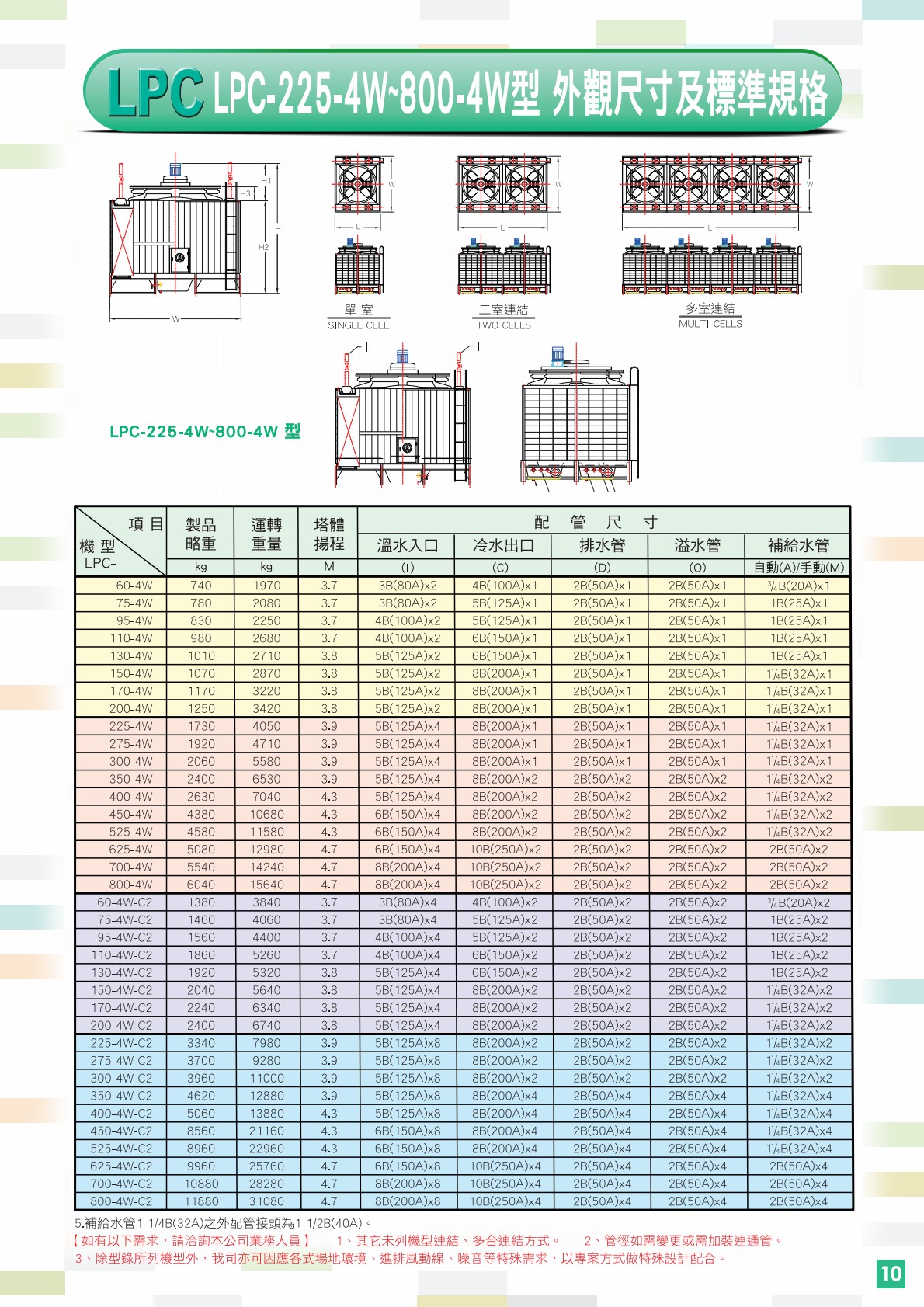

| LPC-225-4W~800-4W外觀尺寸及標準規格 |
●管徑如需變更或需加裝連通管,請事先洽詢本公司業務人員.
●補給水管1 1/4B(32A)之外配管接頭為1 1/2B(40A)
|

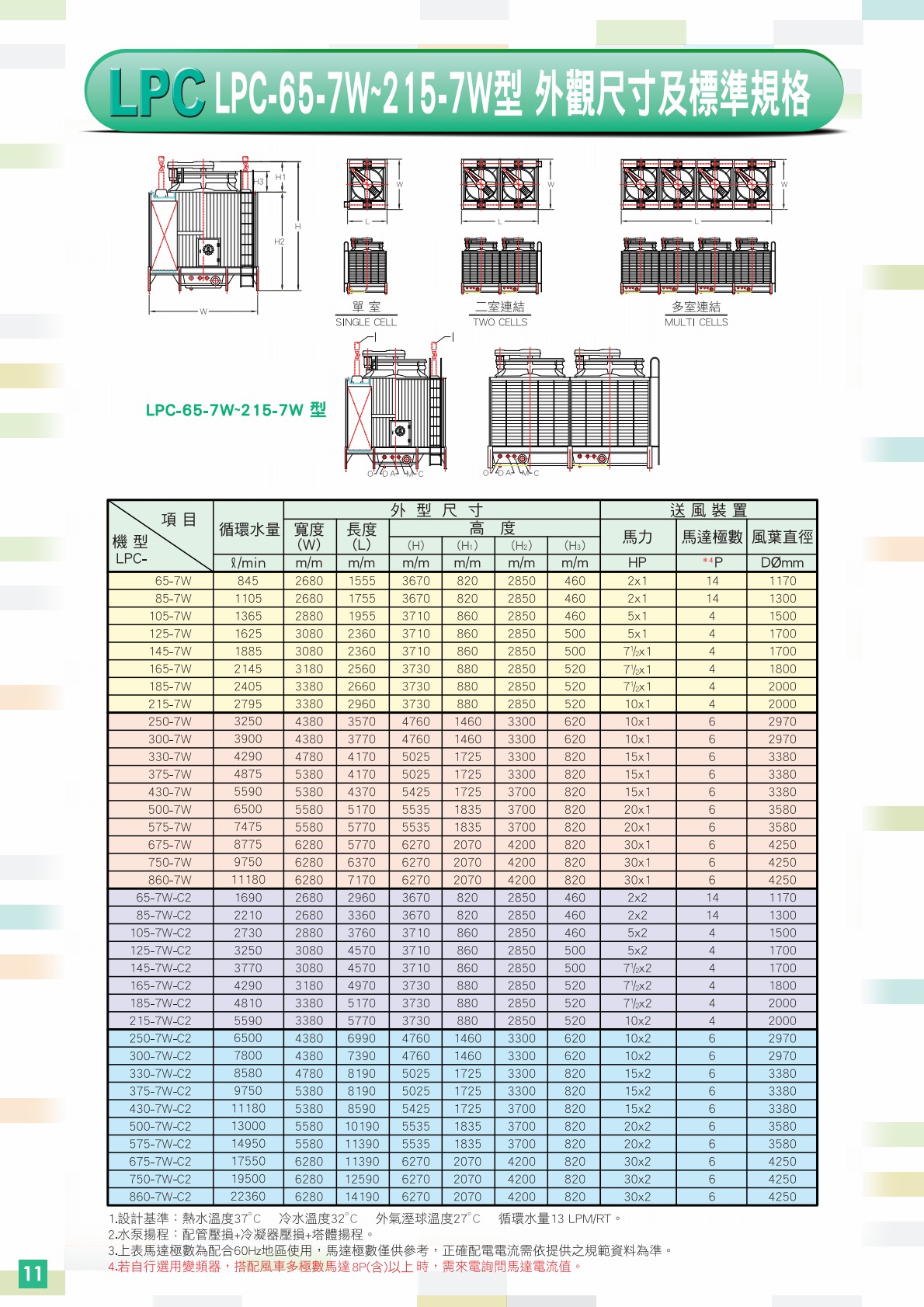

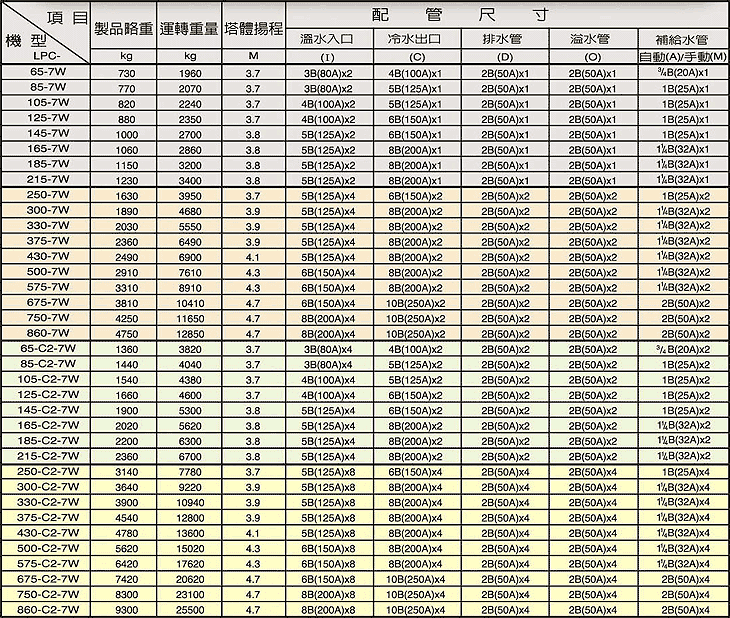

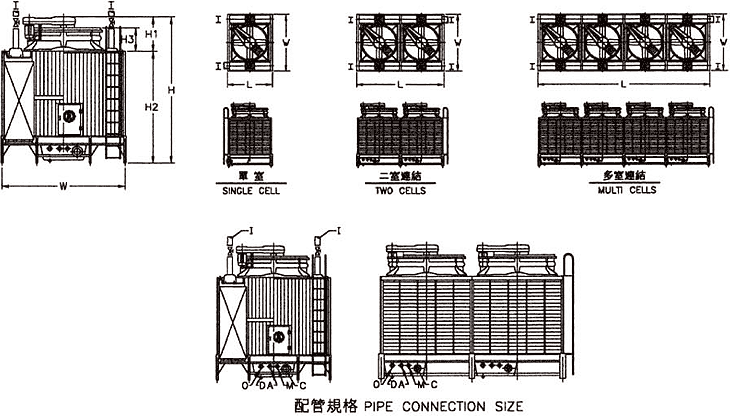

| LPC-65-7W~215-7W外觀尺寸及標準規格 |
●管徑如需變更或需加裝連通管,請事先洽詢本公司業務人員.
●補給水管1 1/4B(32A)之外配管接頭為1 1/2B(40A)
|

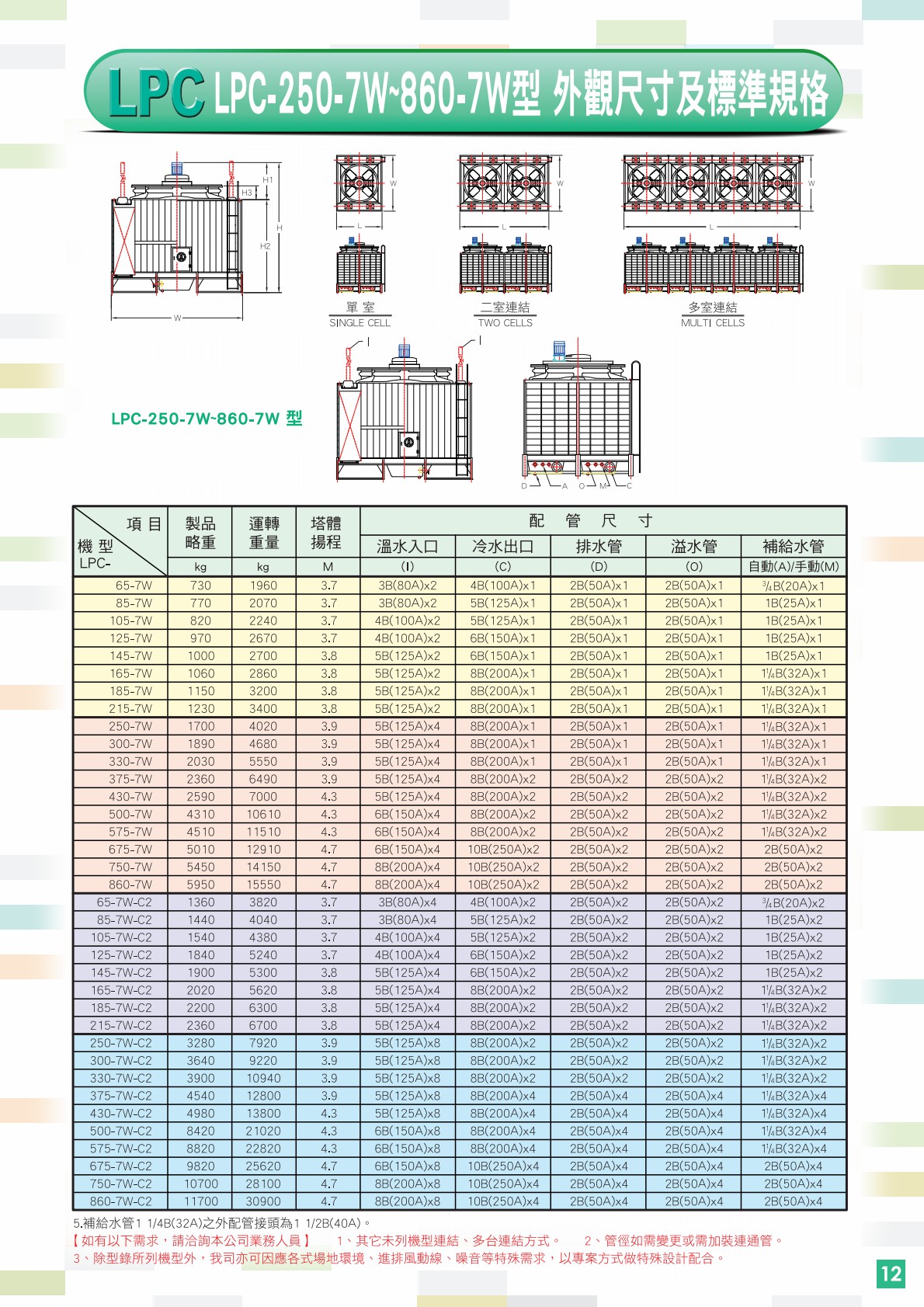

| LPC-250-7W~860-7W外觀尺寸及標準規格 |
●設計基準:熱水溫度:37℃ 冷水溫度:32℃ 外氣溼球溫度:27℃ 循環水量:13 LPM/RT
●水泵揚程:配管壓損+冷凝器壓損+塔體揚程.
●其他未列機型連結亦可提供,請洽本公司業務人員
|

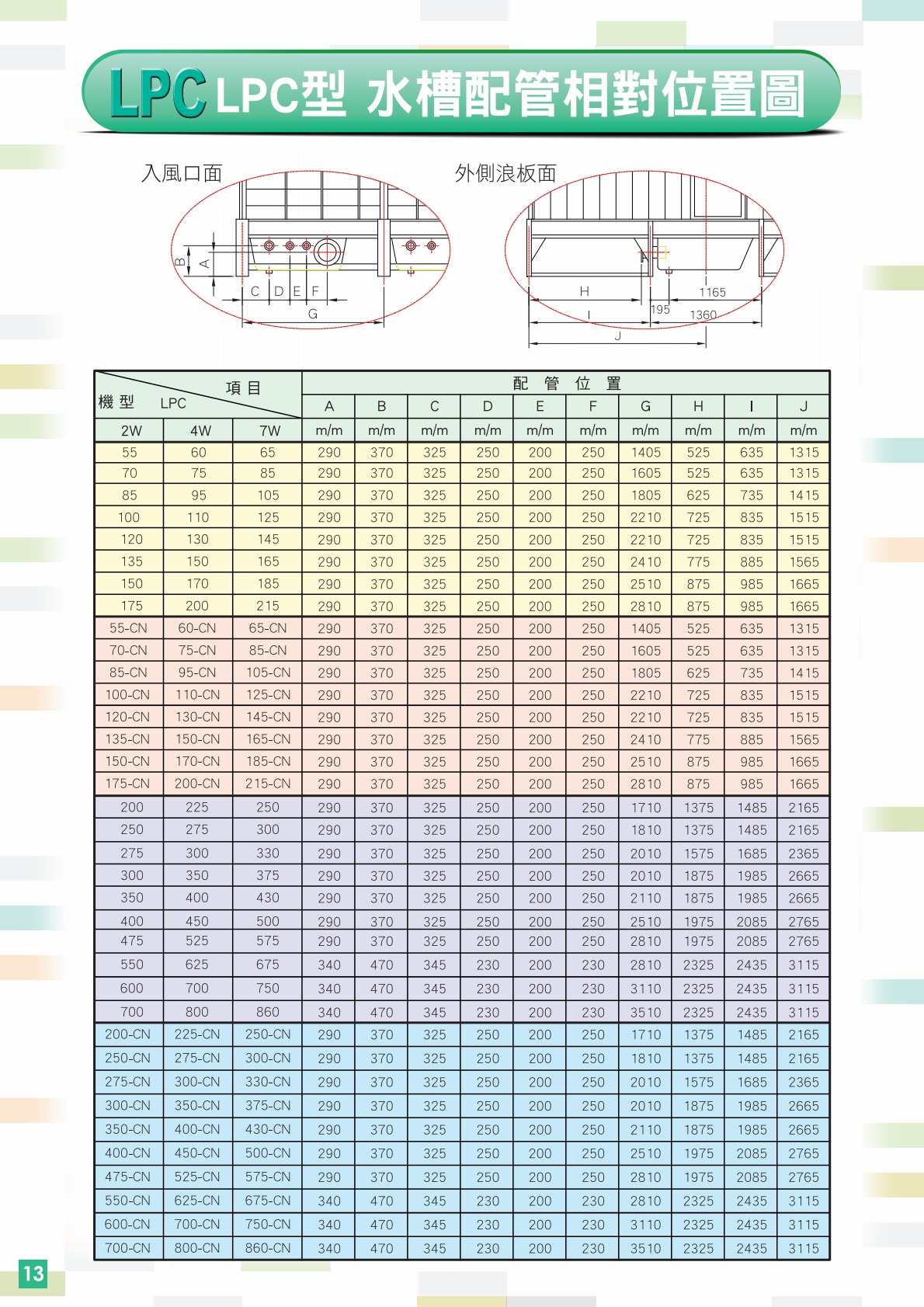

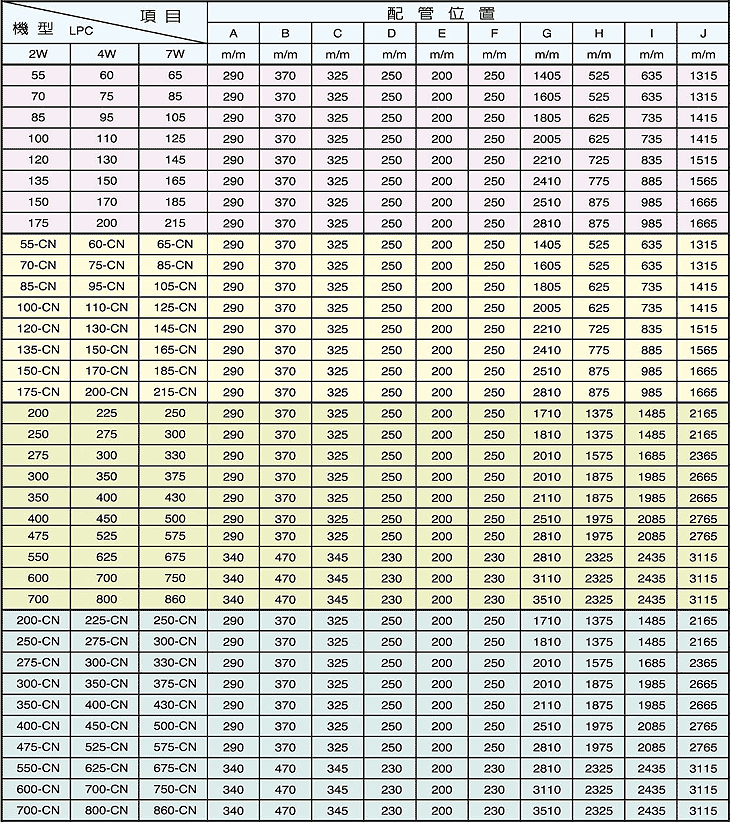

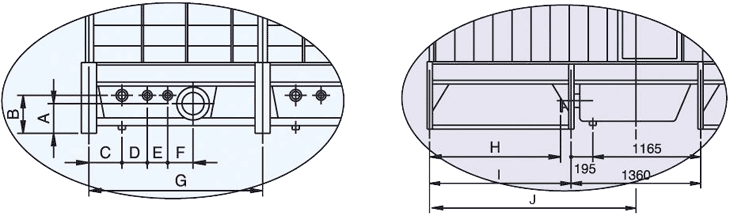

| LPC水槽配管相對位置圖 |
●管徑如需變更或需加裝連通管,請事先洽詢本公司業務人員.
●補給水管1 1/4B(32A)之外配管接頭為1 1/2B(40A)
|

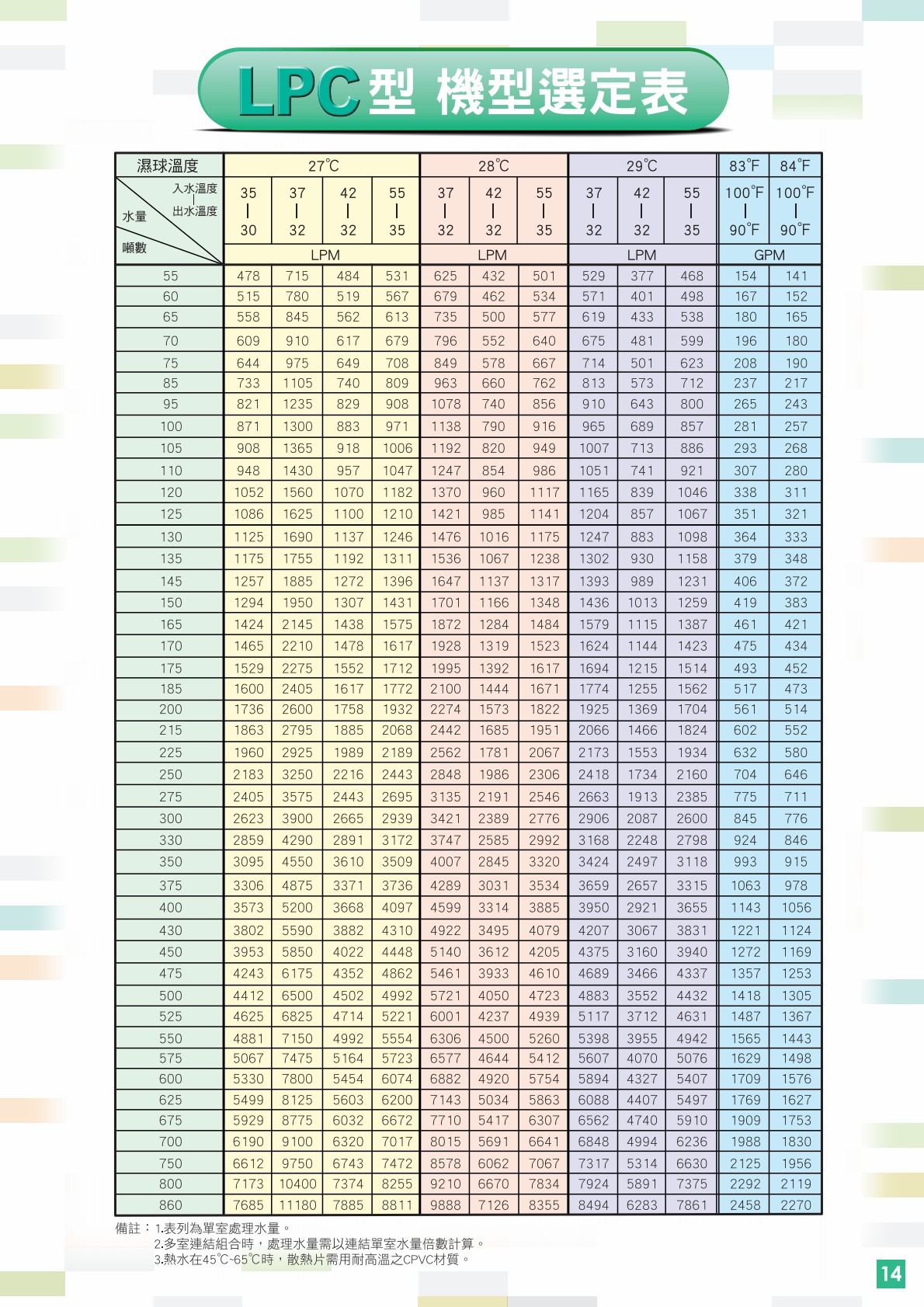

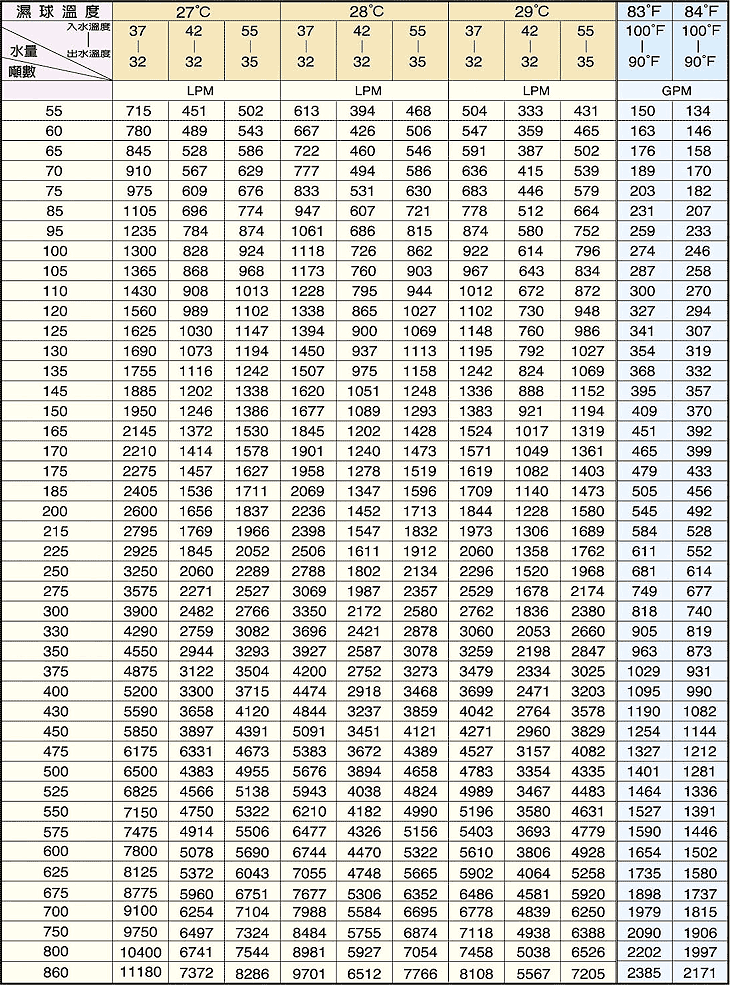

| LPC選機表 |
備註：
1.熱水在45℃~65℃時，散熱片需用耐高溫之CPVC材質。
2.多台連結組合，可依上表單台選型後，連結使用。
|
