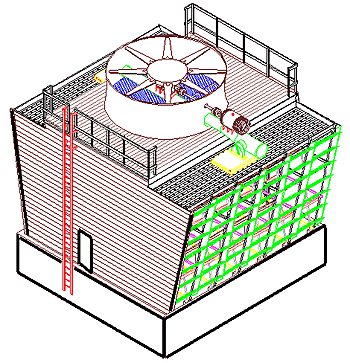

LHC型 工業用直交流式冷卻塔
簡介

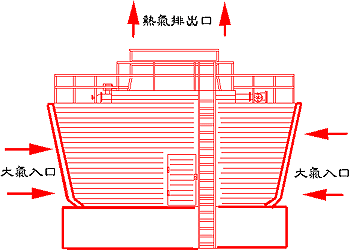

此種形式為Crossflow Type (直交流式)提供優良的冷卻能力,低廉的保養費用,高經濟效益的運轉成本,適用的範圍頗為廣泛,如(石化工業、化纖廠、紙漿廠、煉鋼廠、氣電共生、一般大型空調等設備)。其水塔本體種類採用木材結構或鋼骨結構(鍍鋅鋼、不銹鋼)以及R.C混凝土結構。
特點

優良冷卻能力

塔體特殊設計,提供較大的散水面積,
均勻的水流分佈,增加熱交換率。

低廉的保養費用

桁架及散熱材,均採用高級木材,
以真空加壓,特殊防腐處理。
品質達到CNS3000-01018標準。鐵件部份,
採用"熱浸鍍鋅處理"(HOT DIP GALVANIZATION),
加以防鏽處理,絕無腐蝕之虞。

高經濟效益的運轉成本

軸流式的排風設計,較一般離心式的風量為大,
風扇葉採用鋁合金製成,質輕平穩,
配合高效率的減速機,需要馬力較一般為小,
傳動配件中V型皮帶或齒輪均自國外進口,使用壽命長。

低噪音設計

大型的排風扇,設計上配合較慢的迴轉速度,
或另外加裝"文氏風胴",用以降低噪音污染。

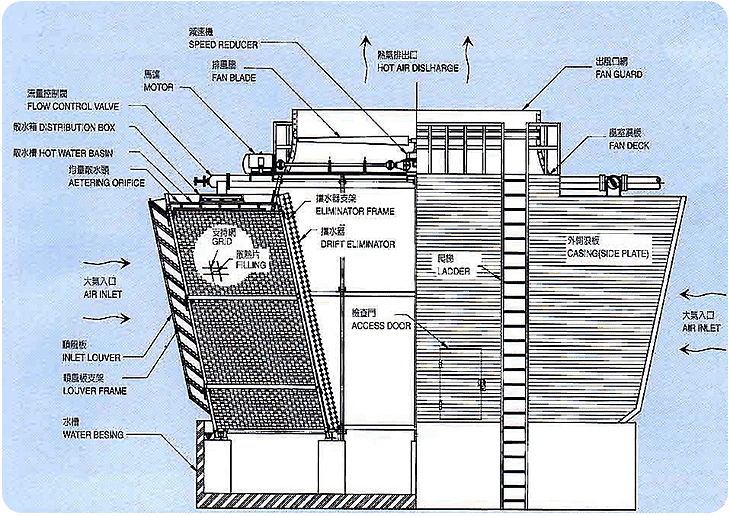

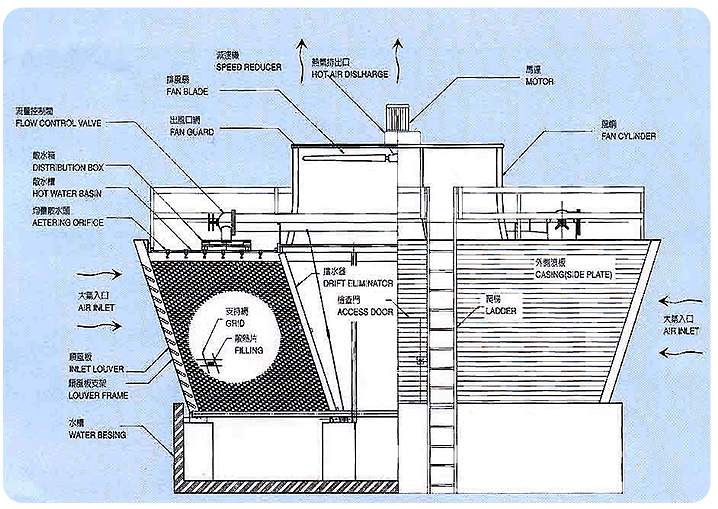

重要配件

傳動裝置

良機LHC型冷卻塔,所使用的傳動裝置係專為冷卻塔使用而設計的,諸如鋁合金所鑄造之多葉軸流式排風扇,經過嚴密平衡校正,運轉平穩無噪音,排風扇葉片可依所需風量,隨意調整角度,以發揮最大排風效率。齒輪減速機採用CTI冷卻協會指定螺旋斜齒輪(SPIRAL BEVEL GEAR)異於一般斜齒輪,符合AGMA(美國齒輪協會)標準規定,V型皮帶由國外進口、拉力大、堅韌耐用、運轉靜肅、保養簡便。

風胴

玻璃纖維強化塑膠(F.R.P.)製成,設計上對於流體因素特加以考慮,外形設計符合"文氏效用"(VENTURIEFFECT),減少能源浪費,增加排風效率。風胴內壁與風扇葉片尾端,保持一定微小間隙,避免風量迴流。

散熱材、支持網

散熱材採用防腐處理上等木材,永不腐蝕生苔,而且固定於不會腐蝕的強化玻璃纖維(簡稱F.R.P.)支持網上,散水均勻,氣體之摩擦損失最小,散熱效果最佳。

均量散水頭

良機LHC型冷卻塔之熱水散水槽,裝設有精密設計特殊材質的均量散水頭,耐熱性高,安裝方便,不阻塞,能使熱水均勻散佈於散熱材上,不須另加散水裝置,就能發揮最佳的冷卻效果。

流量控制閥

良機LHC型冷卻塔所採用之流量(水量)控制閥,其閥徑最大,阻力最小,使流水暢流無阻,調整容易,控制閥本體,係以高級銑鐵鑄成,堅固耐用,易保養。
標準機型材質
馬達 大同/東元  3Φ60Hz 220/380V 220/440V等
減速機 皮帶減速機/齒輪減速機
排風扇 鋁合金
塔體桁架 防腐處理木材
風胴 玻璃纖維強化塑膠(F.R.P.)
風室頂板 防腐處理木材
外側浪板 玻璃纖維強化塑膠(F.R.P.)
散熱材 防腐處理木材/P.V.C.
散熱材支持網 玻璃纖維強化塑膠(F.R.P.)
散水槽 防腐處理木材
擋水器 防腐處理木材/P.V.C.
順風板 玻璃纖維強化塑膠(F.R.P.)
扶梯及欄杆 防腐處理木材
流量控制閥 高級銑鐵
均量散水頭 聚丙烯塑膠
固定用鐵件 熱浸鍍鋅鐵件
冷水皿 木材/水泥結構(客戶自製)
良機LHC型冷卻塔選定三要素
設計基準 機件材質規範 其他事項
  1. 總熱負荷:Kcal/Hr.
  2. 循環水量:M3/Hr.
  3. 水揚程:M.
  4. 入水溫度:℃
  5. 出水溫度:℃
  6. 外氣濕球溫度:℃
  7. 平均風速及風向。
  8. 場地容許安裝面積。
  9. 馬達電壓及週率。
  10. 場地環境狀況。
  1. 傳動裝置之材質與規範如排風扇減速機及傳動軸等。
  2. 塔體架及外側浪板之材質。
  3. 固定用鐵架之材質。
  4. 分流管之材質和防鏽處理方式。
  1. 冷卻塔主要用途
  2. 塔外配管位置
  3. 冷水皿儲水量
  4. 循環水水質
  5. 交貨期限
代表性實績

台大醫院

中美和





台糖公司





南亞化纖廠

中石化





中國鋼鐵公司





中油桃園廠

中國石油公司



中國人造纖維公司





台北圓山飯店

台塑公司






標準型LHC300及LHC400系列冷卻塔標準規格

客戶如需定製特殊規格之產品,請洽詢本公司業務人員。

LHC300


LHC400



型號

LHC

標準水量

M3/min

外形尺寸m/m

排風扇直徑

m/m

塔體揚程

(M)

運轉重量

Kgs

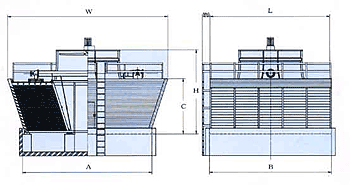

W L H A B C
361D-C1 3.0 5725 2580 3616 4570 2640 2190 1750Φ 4.5 6360
361D-C2 6.0 5725 5020 3616 4570 5080 2190 1750Φ 4.5 12720
362D-C1 3.1 6335 2580 3616 5180 2640 2190 1750Φ 4.5 7270
362D-C2 6.2 6335 5020 3616 5180 5080 2190 1750Φ 4.5 14540
363D-C1 3.7 5725 2580 4240 4165 2640 2815 1750Φ 5.5 7060
363D-C2 7.4 5725 5020 4240 4165 5080 2815 1750Φ 5.5 14120
364D-C1 4.0 6335 2580 4240 4775 2640 2815 1750Φ 5.5 8020
364D-C2 8.0 6335 5020 4240 4775 5080 2815 1750Φ 5.5 16040
365D-C1 4.2 6945 2580 4240 5385 2640 2815 1750Φ 5.5 8970
365D-C2 8.4 6945 5020 4240 5385 5080 2815 1750Φ 5.5 17940
366D-C1 4.5 6335 3800 3166 5180 3860 2190 2400Φ 5.0 9530
366D-C2 9.0 6335 7460 3166 5180 7520 2190 2400Φ 5.0 19060
367D-C1 4.9 6945 3800 3166 5790 3860 2190 2400Φ 5.0 10860
367D-C2 9.8 6945 7460 3166 5790 7520 2190 2400Φ 5.0 21720
368D-C1 5.9 6335 3800 3794 4775 3860 2815 2400Φ 5.5 10570
368D-C2 11.8 6335 7460 3794 4775 7520 2815 2400Φ 5.5 21140
369D-C1 6.4 6945 3800 3794 5385 3860 2815 2400Φ 5.5 11920
369D-C2 12.8 6945 7460 3794 5385 7520 2815 2400Φ 5.5 23840
370D-C1 6.8 7555 3800 3794 5995 3860 2815 2400Φ 5.5 13300
370D-C2 13.6 7555 7460 3794 5995 7520 2815 2400Φ 5.5 26600
371D-C1 7.0 6345 5020 3794 4775 5080 2815 2400Φ 5.5 13360
371D-C2 14.0 6345 9900 3794 4775 9960 2815 2400Φ 5.5 26720
372D-C1 7.5 6945 5020 3794 5385 5080 2815 2400Φ 5.5 15120
372D-C2 15.0 6945 9900 3794 5385 9960 2815 2400Φ 5.5 30240
373D-C1 8.1 7555 5020 3794 5995 5080 2815 2400Φ 5.5 16930
373D-C2 16.2 7555 9900 3794 5995 9960 2815 2400Φ 5.5 33860
374D-C1 9.2 6945 6240 4240 5385 6300 2815 3000Φ 5.5 17410
374D-C2 18.4 6945 12340 4240 5385 12400 2815 3000Φ 5.5 34820
375D-C1 9.8 7555 6240 4240 5995 6300 2815 3000Φ 5.5 19520
375D-C2 19.6 7555 12340 4240 5995 12400 2815 3000Φ 5.5 39040
376D-C1 10.3 8165 6240 4240 6605 6300 2815 3000Φ 5.5 21870
376D-C2 20.6 8165 12340 4242 6605 12400 2815 3000Φ 5.5 43740
  • 本表所列標準水量之溫度設計標準為入口水溫37℃,出口水溫度32℃,外氣濕球溫度27℃。
  • 運轉時之重量,包括冷卻塔本體、冷水皿及冷水皿水位高度130m/m之儲水。



型號

LHC

標準水量

M3/min

外形尺寸m/m

排風扇直徑

m/m

塔體揚程

(M)

運轉重量

Kgs

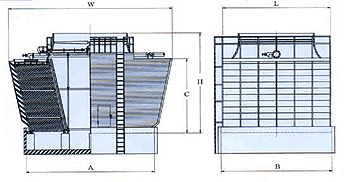

W L H A B C
451D-C1 7.7 7800 3800 6095 5700 3860 4595 3000Φ 6 16910
451D-C2 15.4 7800 7460 6095 5700 7520 4595 3000Φ 6 33820
452D-C1 10.7 8415 5020 6095 6310 5080 4595 3600Φ 6 22090
452D-C2 21.4 8415 9900 6095 6310 9960 4595 3600Φ 6 44180
453D-C1 12.8 9025 6240 6095 6920 6300 4595 4270Φ 6 28060
453D-C2 25.6 9025 12340 6095 6920 12400 4595 4270Φ 6 56120
454D-C1 16.2 9025 7460 6595 6920 7520 4595 4270Φ 6 32760
454D-C2 32.4 9025 14780 6595 6920 14840 4595 4270Φ 6 65520
456D-C1 8.6 9025 3800 6095 6920 3860 4595 3000Φ 6 20665
456D-C2 17.2 9025 7460 6095 6920 7520 4595 3000Φ 6 41330
457D-C1 11.8 9635 5020 6095 7530 5080 4595 3600Φ 6 27015
457D-C2 23.6 9635 9900 6095 7530 9960 4595 3600Φ 6 54030
458D-C1 16.2 10245 6240 6595 8140 6300 4595 4270Φ 6 34120
458D-C2 32.4 10245 12340 6595 8140 12400 4595 4270Φ 6 68240
459D-C1 17.9 10245 7460 6595 8140 7520 4595 4270Φ 6 39955
459D-C2 35.8 10245 14780 6595 8140 14840 4595 4270Φ 6 79910
472D-C1 15.1 10080 5020 7010 7530 5080 5510 3600Φ 7 30850
472D-C2 30.3 10080 9900 7010 7530 9960 5510 3600Φ 7 61700
473D-C1 19.1 10590 6240 7510 8140 6300 5510 4270Φ 7 38850
473D-C2 38.2 10590 12340 7510 8140 12400 5510 4270Φ 7 77700
474D-C1 20.6 10590 7460 7510 8140 7520 5510 4270Φ 7 45600
474D-C2 41.2 10590 14780 7510 8140 14840 5510 4270Φ 7 91200
475D-C1 22.4 11300 7460 7510 8750 7520 5510 4880Φ 7 47600
475D-C2 44.8 11300 14780 7510 8750 14840 5510 4880Φ 7 95200
  • 本表所列標準水量之溫度設計標準為入口水溫37℃,出口水溫度32℃,外氣濕球溫度27℃。
  • 運轉時之重量,包括冷卻塔本體、冷水皿及冷水皿水位高度130m/m之儲水。

請提供下列要素,以便選定經濟耐用之最適機種:

  1. 總熱量負荷:Kcal / HR。
  2. 循環水量:M / HR。
  3. 入水溫度:℃。
  4. 出水溫度:℃
  5. 外氣濕球溫度。
  6. 馬達電壓及週率。
  7. 場地環境狀況即可使用面積。
  8. 循環水水質。

注意事項:

  • 冷卻能力係以循環水量13lmln /RT (IRT=3.900Kcal/HR),入口水溫37℃,出口水溫32℃,外氣濕球(W.B)27℃之條件下設計。Cooling Capacity  defined  as  13l /min/Ton(IRT=3.900Kcal/HR),Cooled  from  37℃ to 32℃  with  27℃  wet  bulb  temperature。
  • 25→1 B ,40---1 1/2 B,100--4B,125--5B,150--6B,200--8B,250--10B 。
  • Ba:自動補給水管(Automatic  Filer),Q手動補給水管(Quick   Filer)。
  • 選擇水泵之揚程是以配管與冷凝器之阻力損失加上冷卻塔之塔體揚程。Total  pump  head  required   for  cooling  water  circulation  pump  is  the   sum  of  condenser  water  pressure  drop ,piping   friction  loss  and  tower   head。
  • 因技術日新月異,表內規格尺寸如有部份變更,恕不能隨時奉告。We  reserve  the  right   to  make  change  in  the  specifications  and   dimensions  without  notice。
