| 產品型號 |
|
| 結構及特性 |
|

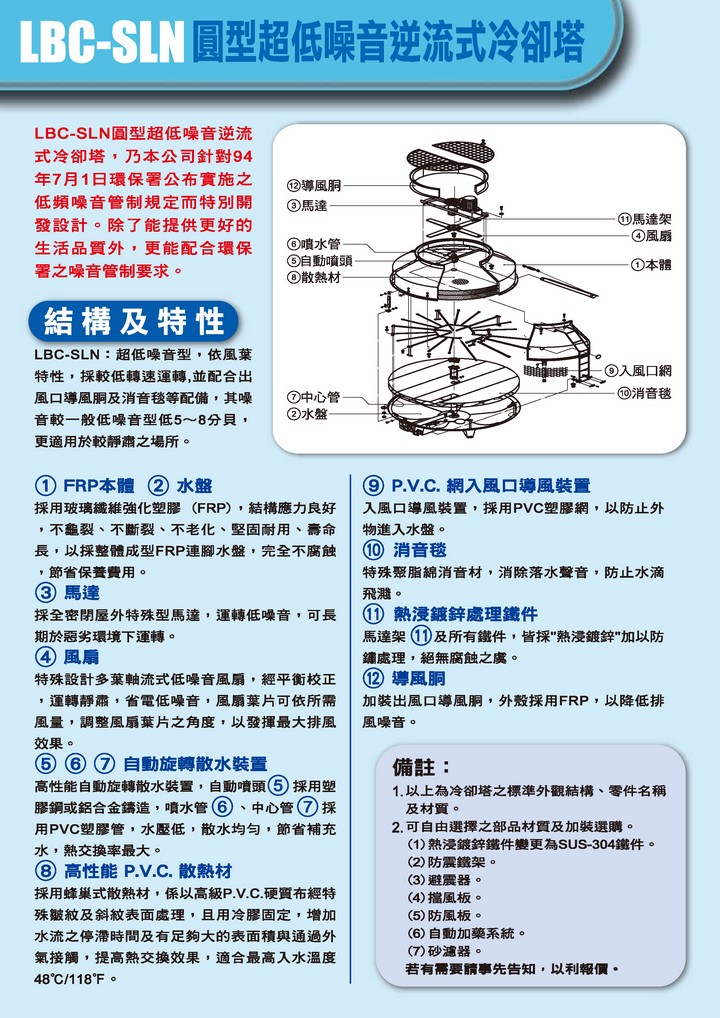

LBC-SLN圓型超低噪音逆流式冷卻塔，乃本公司針對94年7月1日環保署公布實施之低噪音管制規定而特別開發設計。除了能提供更好的生活品質外，更能配合環保署之噪音管制要求。 |
 |
|

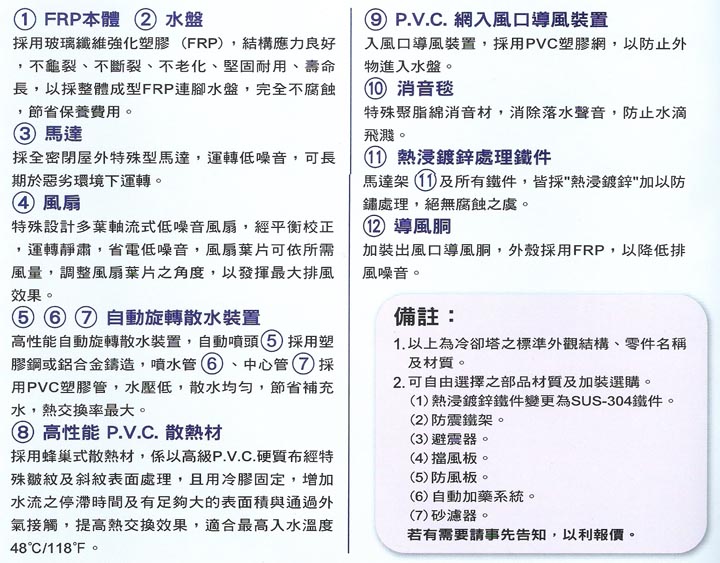

結構及特性
LBC-SLN：超低噪音型，依風葉特性，採較低轉速運轉，並配合出風口導風胴及消音毯等配備，其噪音較一般低噪音型低5~8分貝，更適合用於較靜肅之場所。 |
 | |

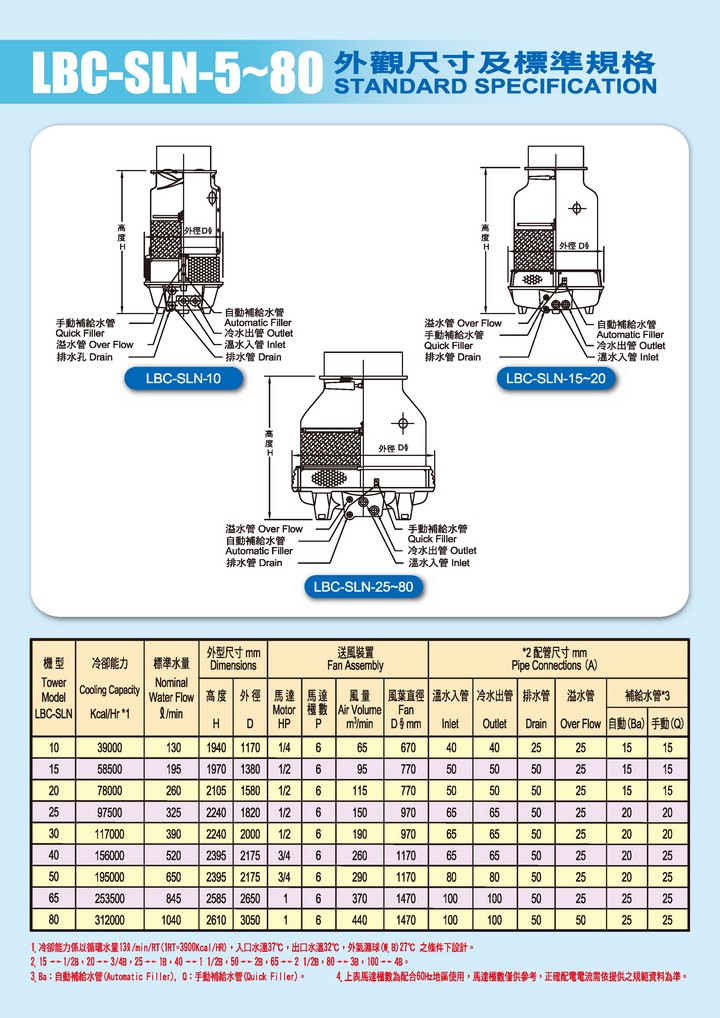

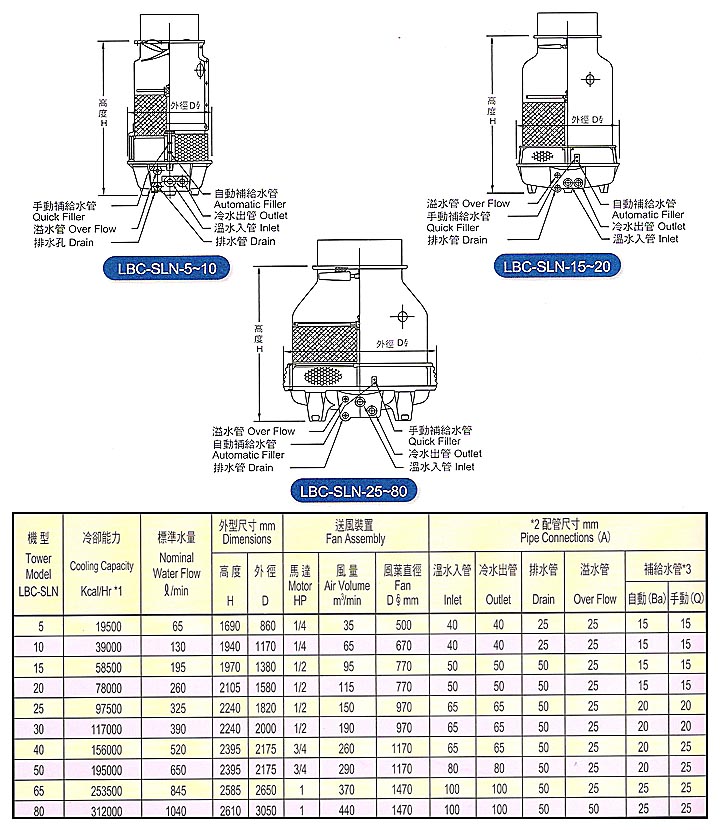

| LBC-SLN-5~80外觀尺寸及標準規格 |
 |
|
* 1. 冷卻能力係以循環水量13ℓ/min/RT(1RT=3900Kcal/HR) ，入口水溫37℃，出口水溫32℃，外氣溼球(W.B)27℃之條件下設計。
* 2. 15↔1/2B，20↔3/4B，25↔1B，40↔1 1/2B，50↔2B，65↔2 1/2B，80↔3B，100↔4B。
* 3. Ba：自動補給水管(Automatic Filler) ，Q：手動補給水管(Quick Filler) | |

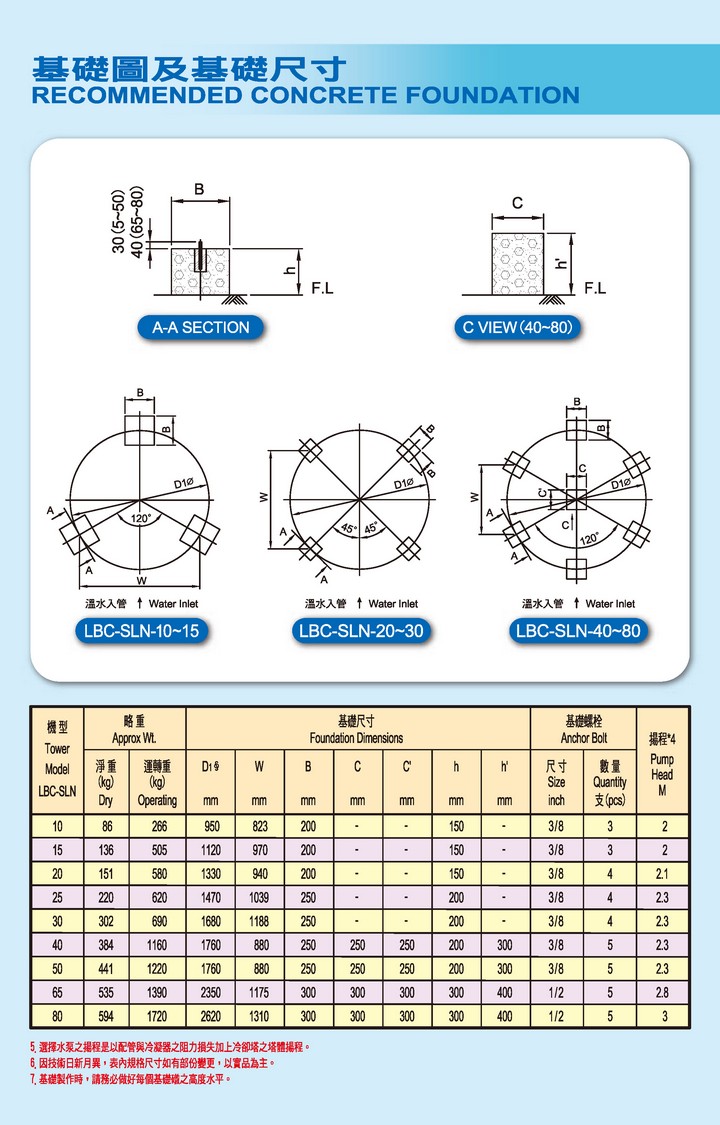

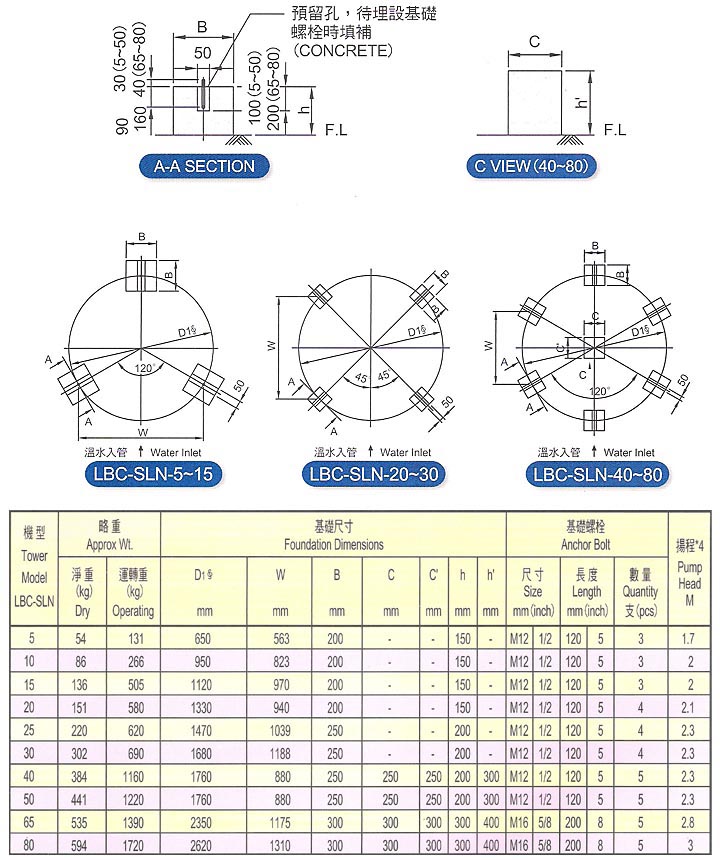

| 基礎圖及基礎尺寸 |
 |
|
* 4. 選擇水泵之揚程是以配管與冷凝器之組力損失加上冷卻塔之塔體揚程。
* 5. 因寄數日新月異，表內規格尺寸如有部分變更，以實品為主。
* 6. 基礎製作時，請務必做好每個基礎礅之高度水平。 | |

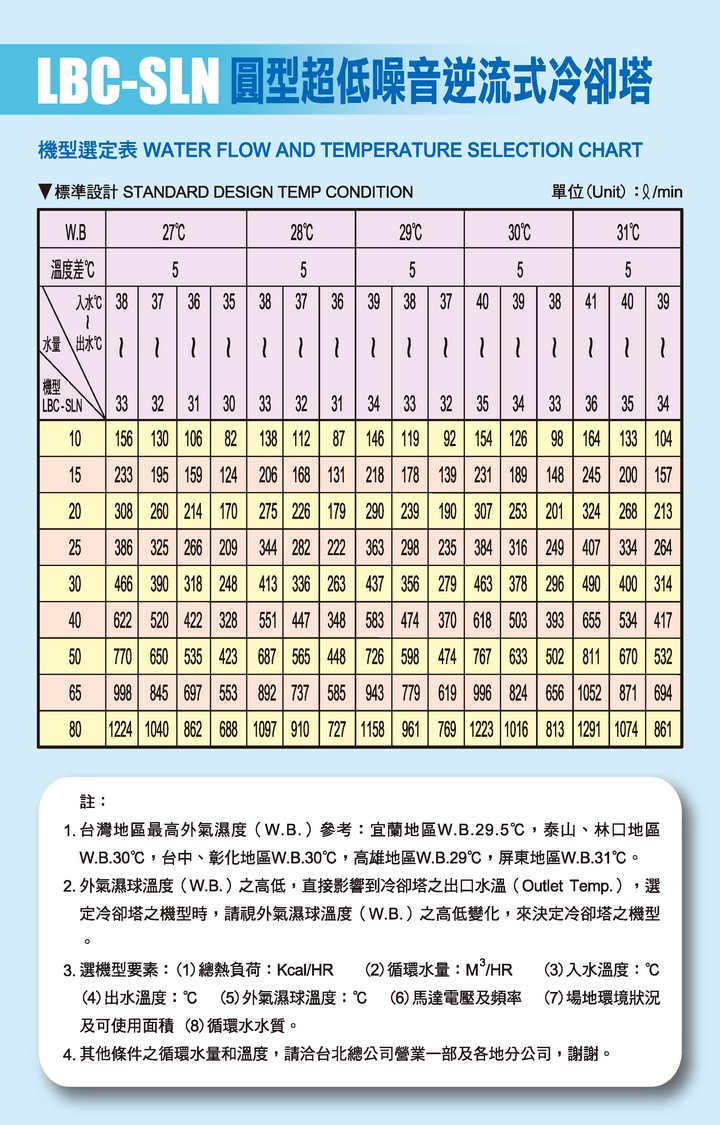

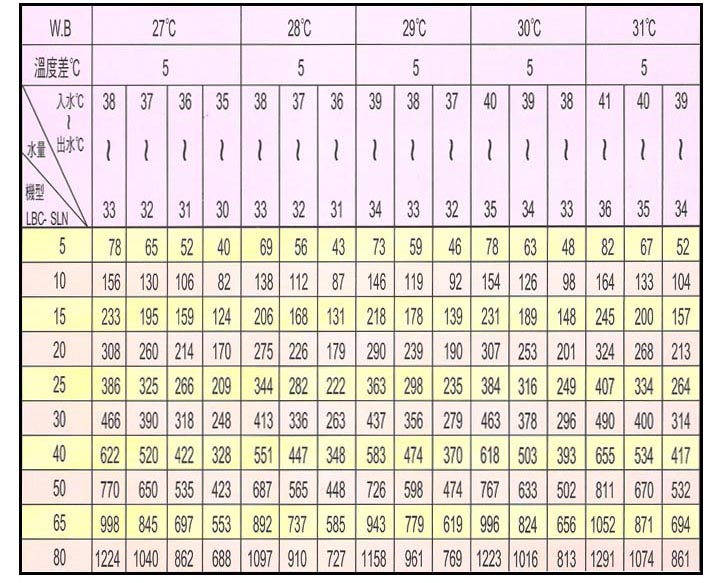

| 機型選定表 |
|
▼標準設計STANDARD DESIGN TEMP CONDITION |
單位(Unit)：ℓ/min |
 |
| 註： |
| 1. |
台灣地區最高外氣濕度（W. B. ）參考：宜蘭地區W.B.29.5℃，泰山、林口地區W.B.30℃，台中、彰化地區W.B.30℃，高雄地區W.B.29℃，屏東地區W.B.31℃。 |
| 2. |
外氣濕球溫度（W. B. ）之高低，直接影響到冷卻塔之出口水溫（Outlet Temp.），選定冷卻塔之機型時，請視外氣濕球溫度（W. B. ）之高低變化，來決定冷卻塔之機型。 |
| 3. |
選機型要素：（1）總熱負荷：Kcal/HR（2）循環水量：M³/HR（3）入水溫度：℃（4）出水溫度：℃（5）外氣濕球溫度：℃（6）馬達電壓及頻率（7）場地環境狀況及可使用面積（8）循環水水質。 |
| 4. |
其他條件之循環水量和溫度，請洽台北總公司業務部及各地分公司，謝謝。 | | |
