LRC-ST型 方型直交流式鋼結構冷卻塔

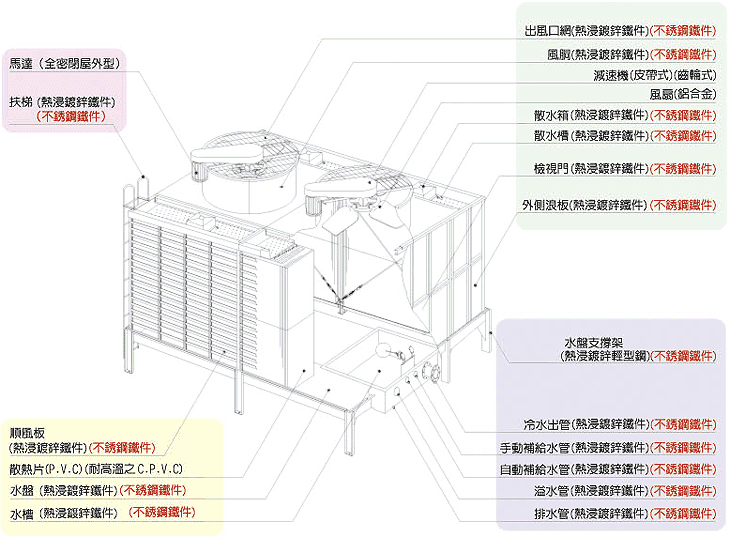

外觀結構及材質



備註:

  • 以上為冷卻塔之外觀結構、零件名稱及材質,括弧內之"黑字"表示標準材質,"紅字"表示特殊材質,可自由選擇,若有需要請事先告知,以利報價。



  • 以下為冷卻塔之選擇配備,若有需要,可加裝選購:
    (1)直接傳動馬達
    (2)內部配管
    (3)散水槽蓋板
    (4)安全護欄爬梯
    (5)安全欄杆
    (6)防震鐵架
    (7)避震器
    (8)自動加藥系統
    (9)砂濾器





結構及特性

塔體結構
支撐結構之輕型鋼、本體外殼之外側板及入風口之順風板均採熱浸鍍鋅鋼材,防蝕、不扭曲、不變形。

水槽部
採熱浸鍍鋅鋼材傾斜式水盤設計製造,水槽配管含冷水出管、自動補給管、手動補給管、溢水管、排水管。出水管設有SUS304濾水網,隔絕雜物進入出水管系統。多台聯結時,可加裝水盤隔板,單台或局部維修、清洗時,不致影響整個系統運轉。

風室部
採直交流式熱交換,兩側以水平方向進風與散水槽之落水在散熱片內直接接觸,並藉由風車將熱能排出塔體外。塔內設有加大型檢修門及維修棧道,以方便維修、保養清洗。

馬達
採全密閉屋外型設計。

風扇傳動部
風扇為軸流式設計,可依實際運轉調整風量。減速機為皮帶傳動,配合多條式皮帶,接觸面積大、振動小、傳動安定不蛇行,皮帶設有外箱保護裝置,不潮濕、不滑行。

散熱片
PVC材質真空成型,模塊結合有一定間隔,不易結垢、阻塞,散水均勻、熱交換佳。每一層底部有鋼架支撐,防止變形及掉落。底部為懸吊式設計,不積雜物、污垢,方便清洗維護。

散水裝置
採熱浸鍍鋅鋼材製造,散水槽置於塔體兩側,散水以自由落體方式流入塔內,水壓低,水能均勻分佈於散熱片內,達到最佳的熱交換效率。內置有散水箱,減低進水壓力,防止濺水現象發生。

浮球開關組
水槽內部裝置銅質浮球閥,浮球調整桿為可調式,運轉時可控制水盤正常水位。

擋水板
使用"Z"型擋水板,置於散熱片上部,具最佳擋水效果,減少飛濺損失,節省水量補給。

特長

◎ 冷卻塔外殼、水盤和結構等零組件材質,均採可回收之鋼材製造,符合環保要求。
◎ 所用之鋼材,均經防鏽處理及高溫熱浸鍍鋅,耐蝕耐用,亦可用不鏽鋼材製造,外形美觀有價值。
◎ 冷水盤採集中傾斜設計,配合水流自然清洗排污,可減少水盤清洗維護工作,並保持循環水質的潔淨。
◎ 結構堅實穩固,強度超高,其抗風及耐震能力高於一般傳統冷卻塔。

註:本系列機型為訂貨生產產品,請事先洽詢本公司業務人員。

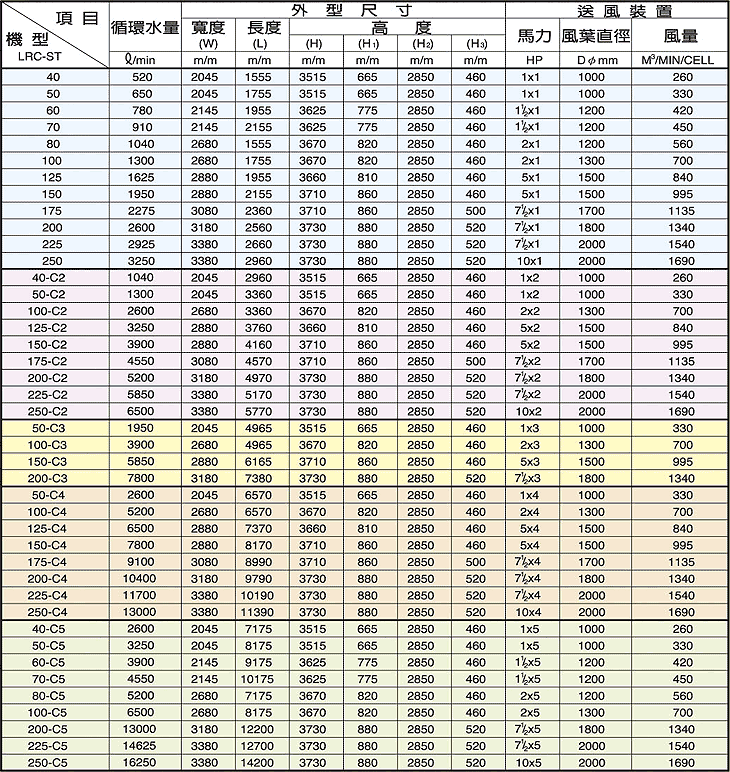

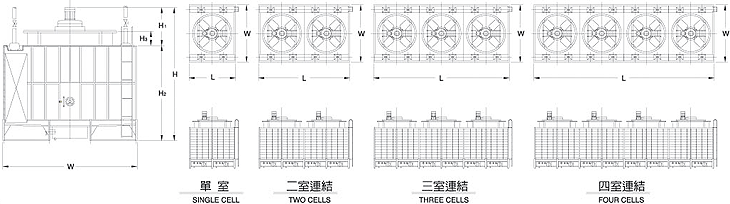

>LRC-ST鋼結構 外觀尺寸及標準規格A



●設計基準:熱水溫度:37℃ 冷水溫度:32℃ 外氣溼球溫度:27℃ 循環水量:13 LPM/RT
●水泵揚程:配管壓損+冷凝器壓損+塔體揚程.
●其他未列機型連結亦可提供,請洽本公司業務人員

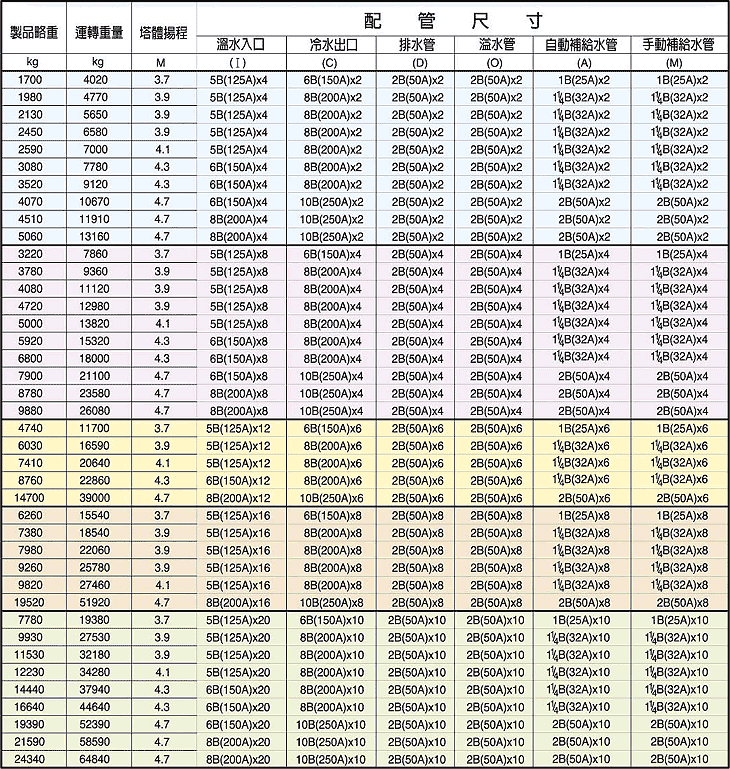

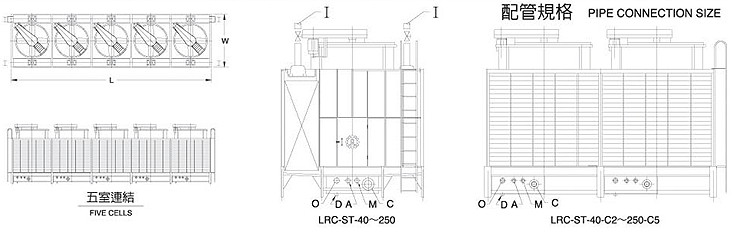

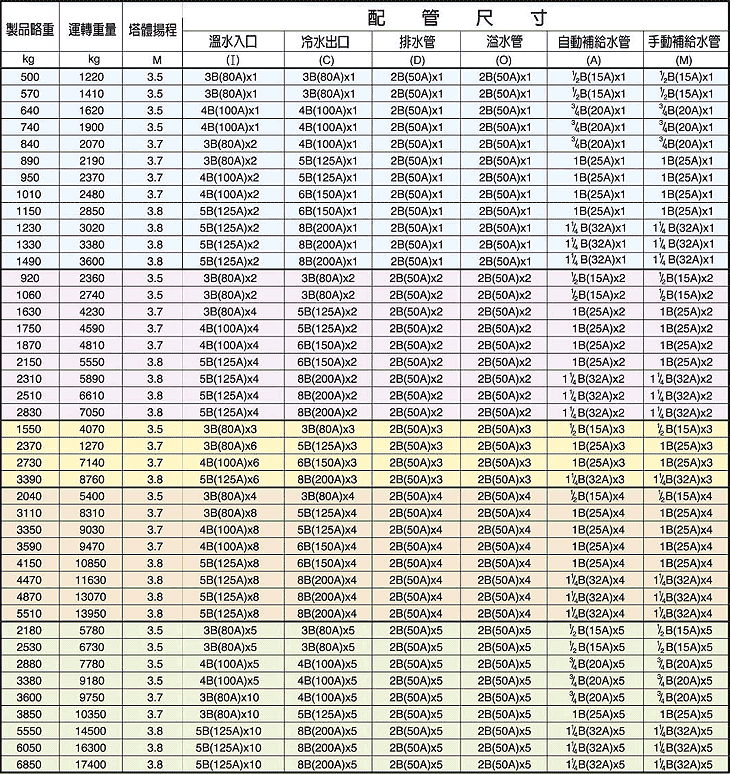

配管規格尺寸A



●管徑如需變更或需加裝連通管,請事先洽詢本公司業務人員.
●補給水管1 1/4B(32A)之外配管接頭為1 1/2B(40A)

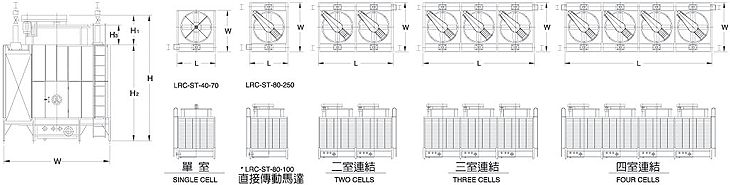

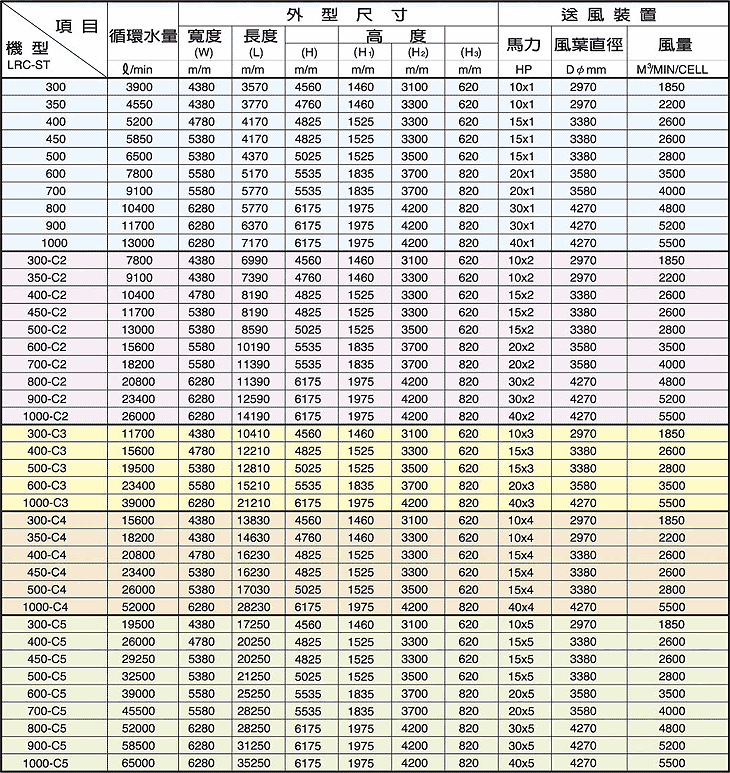

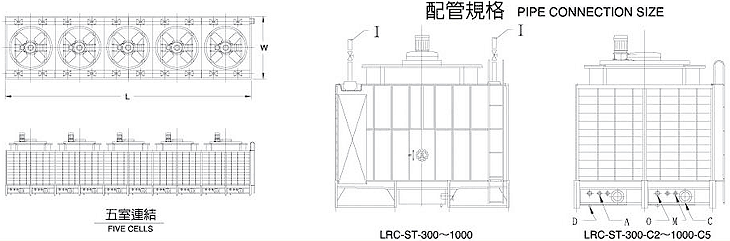

外觀尺寸及標準規格B



●設計基準:熱水溫度:37℃ 冷水溫度:32℃ 外氣溼球溫度:27℃ 循環水量:13 LPM/RT
●水泵揚程:配管壓損+冷凝器壓損+塔體揚程.
●其他未列機型連結亦可提供,請洽本公司業務人員

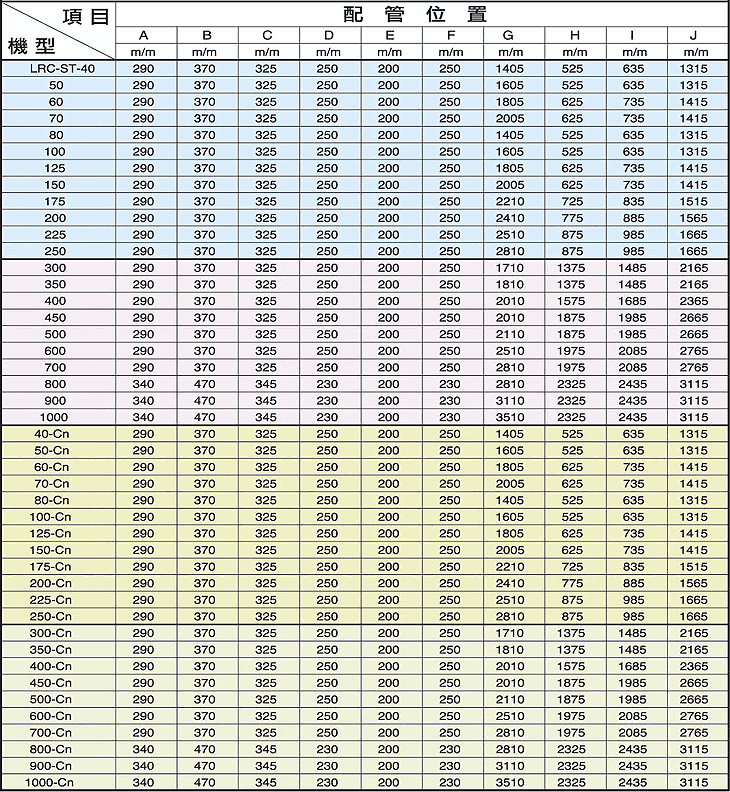

配管規格尺寸B



●管徑如需變更或需加裝連通管,請事先洽詢本公司業務人員.
●補給水管1 1/4B(32A)之外配管接頭為1 1/2B(40A)

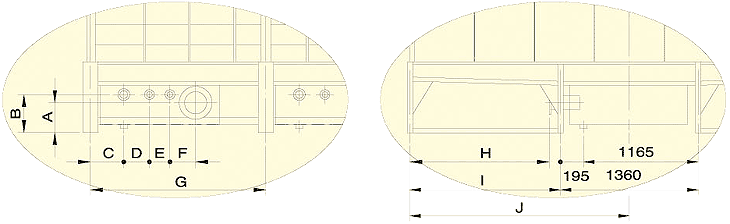

水槽配管相對位置圖

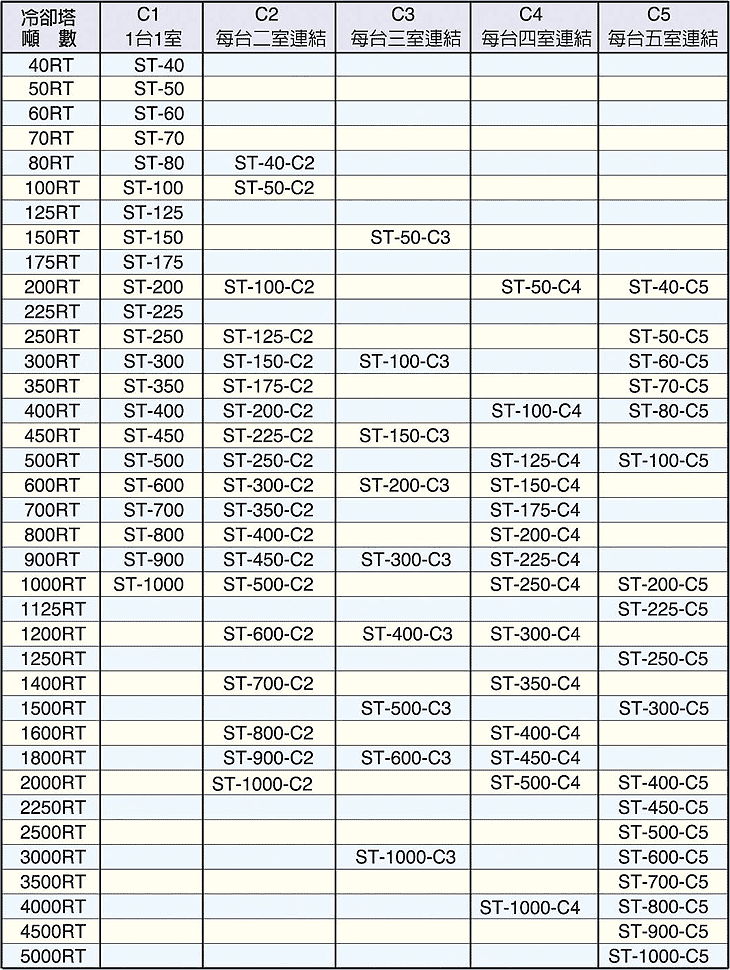

機型多台連結組合表


●以上此表僅供業主或設計者參考組合搭配使用,如遇場地特殊或其他因素考量,請洽本公司業務部或各分公司, 將提供更詳細及更多種組合方式供客戶選用。

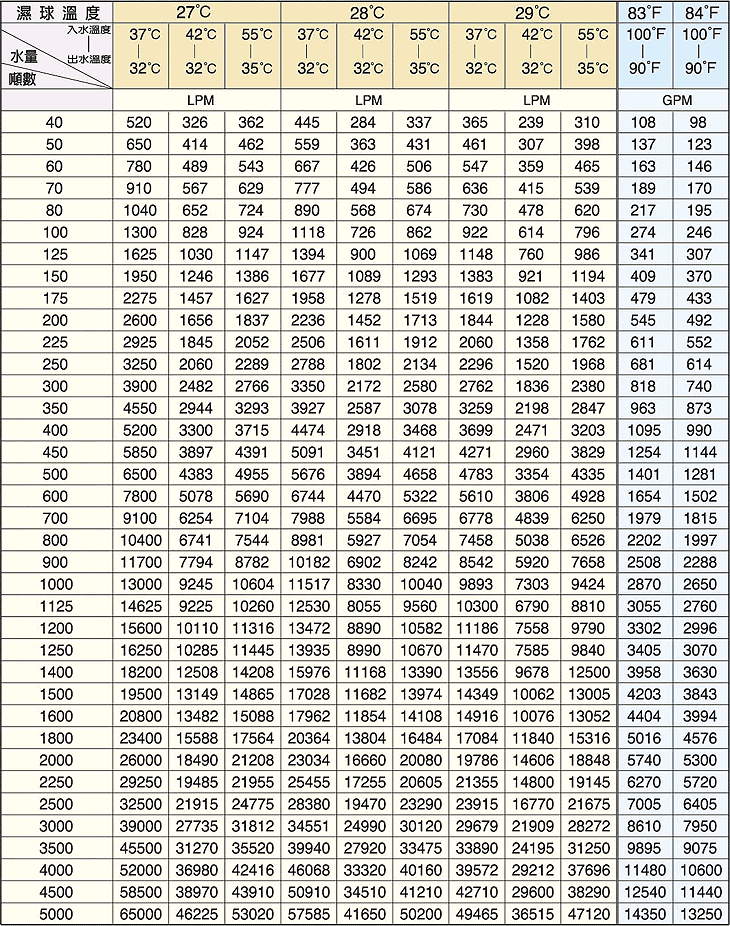

選機表


備註:
1. 熱水在45℃~65℃時,散熱片需用耐高溫之CPVC材質。
2. 選機後,請參閱機型多台連結組合表,選出適當之組合。
