  4. 良機馬達相關產品 [ Home > 產品資訊 > 4. 良機馬達相關產品 ]



產品系列 功能特性
規格說明 使用環境
標準與認證 外型尺寸規格图表
附註說明

產品型號

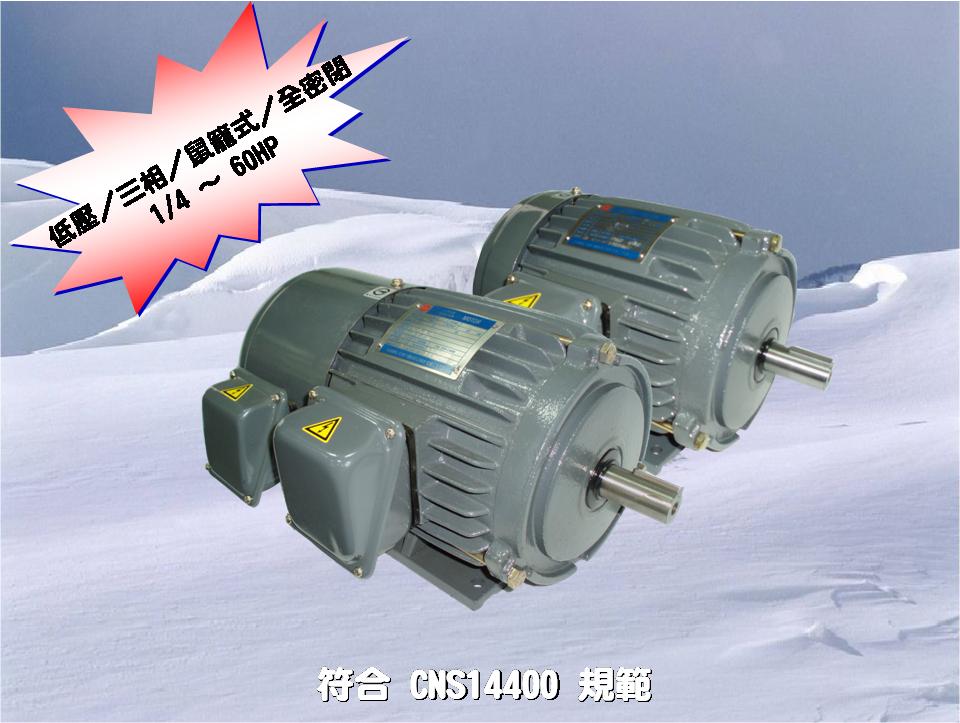

(7) 變頻馬達(自冷式/強制風冷式)
產品系列

品名

型式

自冷式

變頻馬達

AEEH-FS:低壓 / 臥式 / 全密閉

AEVH-FS:低壓 / 立式 / 全密閉

強制風冷式

變頻馬達

AEEH-FA:低壓 / 臥式 / 全密閉

AEVH-FA:低壓 / 立式 / 全密閉


功能特性



特性

說明

優越性能

憑藉着多年的專業能力與實務經驗結合之優異特性,研發並設計出符合CNS國家標準規範和重要性能之優越機械結構設計,為全密閉式構造、防塵、防水滴及油污、低噪音、低振動、體積小易搬運、安全耐用、外型新穎美觀的電動機,可用於較惡劣環境,最具工商業之經濟實用價值。

精密度高

可採用耐振動、耐衝擊、高精度之“編碼器”速度回授,控制精確,信號反映靈敏,能源損耗小,起動轉矩大,慣性小,節省起動停止時間。

安全設計

依據CNS國家標準,對於結構、保護、接線箱、溫度上升限度等均符合檢驗規定、精密設計與製造,並經溫度試驗、構造檢查,嚴格確認其機能,以提高其安全性。

信賴度高

符合中國國家標準CNS 及國際電氣協會IEC 標準,採用耐熱、耐濕之絕緣材料處理,安全耐用、壽命最長,品質、性能最值得信賴。

互換性高

依據CNS規範,安裝尺寸與公差採用IEC製定之國際標準尺寸,互換性高,舉世通用,安裝方便,保養簡便,1/460HP之馬力,可提供各界需要。

保養簡便

對於馬力較大的電動機系列,採用高級軸承、耐熱性之潤滑油脂,使承受強力負荷,對於開放形軸承,設計了特殊之給、排油裝置,使保養更加方便。



規格說明



規格

說明

種類

三相鼠籠式感應電動機(SCIM)

保護方式

馬達部份:IP 54(全密式),送風機部分:IP 22

安裝方式

AEEH-FS/FA IM1001:水平腳座安裝

AEVH-FS/FA IM3011:凸緣型安裝

冷卻方式

自冷式(FS)/強制通風(FA)

框號

71M200L

極數

2P

4P

6P

8P

額定輸出HP

1/4~60

1/4~60

1/4~50

馬達電源

頻率:額定5060 Hz

電壓:額定220 380415440460V雙電壓

時間額定

額定:連續使用額定

使用係數(S. F.1.0

轉矩特性

符合 IEC Design N

啟動轉矩

高起動轉矩、低起動電流

絕緣等級

EBF

標準轉向

面對軸端看入,為逆時鐘方向旋轉

負載連結方式

直接耦合(撓性連結器)或皮帶連結器

塗裝

防鏽處理,酚係樹酯底漆,面漆顏色為Munsell 7.5BG 4/2



使用環境



環境

說明

場所

屋內 (避免腐蝕性氣體,多塵埃及易爆環境)

標高

海拔1000公尺以下

周溫

10℃45℃

濕度

相對濕度95%以下(但不能凝結)



標準與認證



產品系列

標準與認證

變頻馬達

(自冷式、強制風冷式)

中國國家標準(CNS),國際電工委員會(IEC)



外型尺寸規格图表



(1) 變頻馬達(自冷式)臥式外型尺寸規格圖表

(2) 變頻馬達(自冷式)立式外型尺寸規格圖表

(3) 變頻馬達(強制風冷式)臥式外型尺寸規格圖表

(4) 變頻馬達(強制風冷式)立式外型尺寸規格圖表





附註說明


1
、選擇性附件

選擇性附件

1. 冷回授裝置:編碼器(1024PPRDC 5VLine Driver)

僅限強制風冷式。

2. 常閉型恆溫開關145 3





2、上述各項數值與規格若有變更或異動,恕不另行通知,竭誠歡迎您的來電洽詢,謝謝!
