LBC-P型圓型超高溫型冷卻塔

設計特點

良機LBC-P型超高溫冷卻塔，係專為回收超過50℃ 至90℃高溫之工業用冷卻系統之回水（出水）可再成為冷卻水而設計。該型冷卻塔，散熱材採用特殊成形之P.P.或CPVC高級塑膠料，可抗耐高溫且冷卻效率特性佳，全部組件精心設計製造結構輕盈、裝用容易、堅固耐用，維護簡便用電最省，為最佳之高溫型工業用冷卻塔。

特殊配件：配合要求可指定選用

散熱材：□ P.P.材 □ CPVC材
傳動裝置：□ 皮帶式減速機 □ 齒輪式減速機
靜音風扇：□ 鋁合材料。 □ FRP材
自動噴頭：□ 鋁合材料。 □ 不銹鋼材
結構組件：□ 熱浸鍍鋅鐵件 □ 不銹鋼材
傳動馬達：□ 全密閉式
本體水皿：玻璃纖維強化塑膠（FRP）材

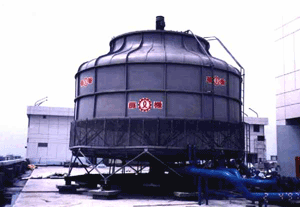

代表性實績

林口英業達 (使用LBC-P-1000)

外觀尺寸及標準規格

◆ 客戶如需定製特殊規格之產品，請另洽。◆

LBC-P-125~350

LBC-P-400~1500

型號 Model LBC-P	適用水量 WATER FLOW L/MIN			外型尺寸 mm DIMENSION		送風裝置 Fan Assembiy		※ 2 配管尺寸 mm Pipe Connections(A)
	入口水溫 INLET WATER TEMP℃			高度 H	外徑 D	馬達 Motor HP	風葉直徑 Fan DØmm	溫水入管 INLET	冷水出管 OUTLET	排水管 DRAIN	溢水管OVER FLOW	補給水管※ 3
	70	60	50	高度 H	外徑 D	馬達 Motor HP	風葉直徑 Fan DØmm	溫水入管 INLET	冷水出管 OUTLET	排水管 DRAIN	溢水管OVER FLOW	自動 (Ba)	手動 (Q)
125	510	700	1000	3335	3050	5	1750	125	125	50	50	32	32
150	610	840	1200	3130	3220	71/2	2360	125	125	50	50	32	32
175	710	980	1400	3375	3220	71/2	2360	125	125	50	50	32	32
200	810	1120	1600	3510	3770	10	2360	150	150	50	50	32	32
225	910	1260	1800	3630	3770	10	2360	150	150	50	50	32	32
250	1020	1400	2000	3750	3770	10	2360	200	200	50	50	32	32
300	1220	1680	2400	3955	4440	15	2970	200	200	50	50	32	32
350	1420	1960	2800	3990	4790	15	2970	200	200	50	50	32	32
400	1620	2240	3200	4485	5180	20	3380	200	200	50	100	50	50
500	2040	2800	4000	4725	5580	20	3380	250	250	50	100	50	50
600	2440	3360	4800	4895	6600	30	3580	250	250	50	100	50	50
700	2840	3920	5600	5140	6600	30	3580	250	250	50	100	50	50
800	3240	4480	6400	5360	7600	40	4270	300	300	80	100	50	50
1000	4080	5600	8000	5735	7600	40	4270	300	300	80	100	50	50
1250	5100	7000	10000	6520	8430	50	4270	300	300	80	100	65	65
1500	6120	8400	12000	6895	8430	60	4880	350	350	80	100	65	65

基礎圖及基礎尺寸

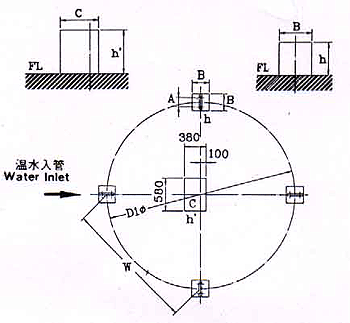

LBC-P-125~350

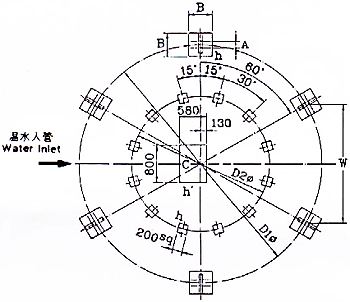

LBC-P-400~500

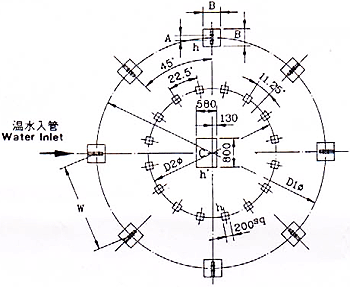

LBC-P-600~1000

LBC-P-1250~1500

型號 Model LBC-P	略重 Approx Wt		基礎尺寸 Foundation Dimensions							基礎螺拴 Anchor Bolt					揚程 Pump Head M※4
型號 Model LBC-P	淨重（Kg) Dry	運轉重(Kg) Operating	D1 mm	D2 mm	W mm	A mm	B mm	h mm	h’ mm	尺寸 Size mm(inch)		長度Length mm (inch)		數量Quantity 支（pcs)	揚程 Pump Head M※4
125	920	1810	2705	-	1913	130	300	300	400	M16	5/8	200	8	8	3.5
150	1303	3258	2860	-	2022	130	300	300	400	M16	5/8	200	8	8	3.5
175	1438	3388	2860	-	2022	130	300	300	400	M16	5/8	200	8	8	3.5
200	1645	4235	3354	-	2372	130	300	300	400	M16	5/8	200	8	8	3.5
225	1755	4350	3354	-	2372	130	300	300	400	M16	5/8	200	8	8	4
250	2246	4788	3354	-	2372	130	300	300	400	M16	5/8	200	8	8	4
300	2732	5994	3964	-	2803	140	300	300	400	M16	5/8	200	8	8	4
350	3186	6468	4297	-	3039	140	300	300	400	M16	5/8	200	8	8	4.5
400	3874	8253	5100	2900	2550	140	500	300	400	M20	3/4	200	8	12	4.5
500	4015	8675	5500	3100	2750	140	500	300	400	M20	3/4	200	8	12	5
600	5146	12531	6480	3600	2480	140	500	300	400	M20	3/4	200	8	16	5.5
700	5630	13030	6480	3600	2480	140	500	300	400	M20	3/4	200	8	16	6
800	6928	14528	7500	4155	2870	140	500	300	400	M20	3/4	200	8	16	6.5
1000	7093	14893	7500	4155	2870	140	500	300	400	M20	3/4	200	8	16	7
1250	8315	27835	8330	6400	2574	140	500	300	400	M20	3/4	200	8	20	7.5
1500	9120	29420	8330	6400	2574	140	500	300	400	M20	3/4	200	8	20	8

選擇揚程是以配管與冷凝器之阻力損失加上搭體揚程。

因技術日新月異，表內規格尺寸如有部份變更，恕不能隨時奉告。

請提供下列要素，以便選定經濟耐用之最適機種：

總熱量負荷：Kcal / HR。

循環水量：M / HR。

入水溫度：℃。

出水溫度：℃。

外氣濕球溫度：℃。

馬達電壓及週率。

場地環境狀況即可使用面積。

循環水水質。

注意事項：

冷卻能力係以循環水量13lmln /RT (IRT=3.900Kcal/HR)，入口水溫37℃，出口水溫32℃，外氣濕球（W.B）27℃之條件下設計。

25→1 B ，40---1 1/2 B，100--4B，125--5B，150--6B，200--8B，250--10B 。

Ba：自動補給水管（Automatic Filer)，Q手動補給水管（Quick Filer)。

選擇水泵之揚程是以配管與冷凝器之阻力損失加上冷卻塔之塔體揚程。

因技術日新月異，表內規格尺寸如有部份變更，恕不能隨時奉告。
