外側浪板及順風板
外側浪板及順風板使用PVC材質，耐酸、耐鹼、耐候、防蝕、防紫外線，不扭曲、不變形。
水槽部

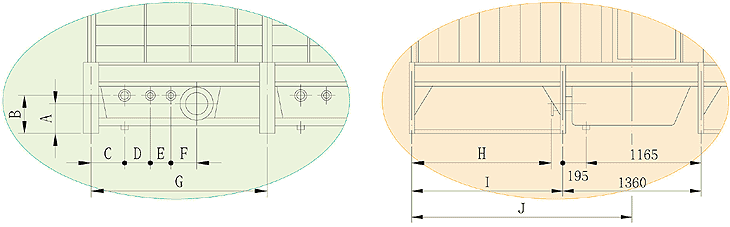

內部為FRP材質，外加輕型鋼支撐，鋼材經熱浸鍍鋅處理。水槽配管含冷水出管、自動補給管、手動補給管、溢水管、排水管。出水管設有SUS304濾水網，隔絕雜物進入出水管系統。多台聯結時，可加裝水盤隔板，單台或局部維修、清洗時，不致影響整個系統運轉。
風室部
採直交流式熱交換，兩側以水平方向進風與散水槽之落水在散熱片內直接接觸，並藉由風車將熱能排出塔體外。塔內設有檢修門及維修棧道，以方便維修、保養清洗。
馬達
採全密閉屋外型設計。
風扇傳動部
風扇為軸流式設計，可依實際運轉調整風量。減速機為皮帶傳動，配合多條式皮帶，接觸面積大、振動小、傳動安定不蛇行，皮帶設有FRP外箱保護裝置，不潮濕、不滑行。
|
散熱片
PVC材質真空成型，模塊結合有一定間隔，不易結垢、阻塞，散水均勻、熱交換佳。每一層底部有鋼架支撐，防止變形及掉落。底部為懸吊式設計，不積雜物、污垢，方便清洗維護。
散水裝置
散水槽置於塔體兩側，散水以自由落體方式流入塔內，水壓低，水能均勻分佈於散熱片內，達到最佳的熱交換效率。內置有FRP散水箱，減低進水壓力，防止濺水現象發生。
浮球開關組
水槽內部裝設銅質浮球閥，浮球調整桿為可調式，運轉時可控制水盤正常水位。
散水片
使用"Z"型擋水板，置於散熱片上部，具最佳擋水效果，減少飛濺損失，節省水量補給。 |
