LBC-W型圓型超高溫冷卻

特點

設計特點
良機LBC-W耐高溫型FRP冷卻塔，專為冷卻高溫回收，及克服特劣水質而設計的。設計〝瓶型〞向流式（COUNTER FLOW）設計，迎風量最小，輕量小型，不佔場地，只須簡易基礎，不拘任何方向均可裝用，防腐處理木質散熱材，清洗容易，耐高溫，適用於工業用或水質較差的冷卻水系統。

木體及水盤
採用玻璃纖維強化塑膠（FRP），結構應力良好，不龜裂，不斷裂，堅固耐用，壽命長。

風扇
多葉軸流式風扇，採用鋁合金鑄造，經平衡校正，省電馬力小，運轉平穩靜肅，噪音低，而葉片可依所需風量，調整風扇葉片之角度，以發揮最大排風效果。

傳動裝置
採用自動張力齒條皮帶式減速機，運轉靜肅噪音低，省加油，易保養。

散水裝置
高性能自動旋轉散水裝置，自動噴頭採用鋁合金鑄造，壓力低，散水均勻，節省補充水，熱交換率最大。

散熱材
特殊防腐處理高級木質散熱材，耐高溫，易清洗。常保優越之散熱效果。

鐵製配件
全部經熱浸鍍鋅防銹處理，絕無腐蝕之虞。

主要配件

玻璃纖維強化塑膠本體 FRP CASING	自動張力齒條皮帶式減速機 BELT REDUCER
自動旋轉式鋁合金噴頭 ALUMINUM ALLOY SPRINKLER HEAD	冷卻塔專用鋁合金風扇 ALUMINUM ALLOY FANS

外觀尺寸及標準規格

◆客戶如需定製特殊規格之產品，請另洽。◆

LBC-W-125~350

LBC-W-400~1500

型號TOWER MODEL LBC-W	水量Water Flow L/mm	外型尺寸DIMENION		送風裝置FAN ASSEMBLY		配管尺寸 PIPE CONNECTIONS mminch								補給水管※ 2 MAKE-UP				塔體揚程 Tower Head M※3
型號TOWER MODEL LBC-W	水量Water Flow L/mm	高度 H mm	外徑 D mm	馬達MOTOR H.P	風扇直徑FAN DIA mm	溫水入管INLET		冷水出管 OUTLET		排水管DRAIN		溢水管OVER FLOW		手動（Q）		自動（Ba）		塔體揚程 Tower Head M※3
125	1000	3335	3050	5	1750	125	5	125	5	50	2	50	2	32	11/4	32	11/4	3.5
150	1200	3130	3220	712	2360	125	5	125	5	50	2	50	2	32	11/4	32	11/4	3.5
175	1400	3375	3220	712	2360	125	5	125	5	50	2	50	2	32	11/4	32	11/4	3.5
200	1600	3510	3770	10	2360	150	6	150	6	50	2	50	2	32	11/4	32	11/4	3.5
225	1800	3630	3770	10	2360	150	6	150	6	50	2	50	2	32	11/4	32	11/4	4
250	2000	3750	3770	10	2360	200	8	200	8	50	2	50	2	32	11/4	32	11/4	4
300	2400	3955	4440	15	2970	200	8	200	8	50	2	50	2	32	11/4	32	11/4	4
350	2800	3990	4790	15	2970	200	8	200	8	50	2	50	2	32	11/4	32	11/4	4.5
400	3200	4485	5180	20	3380	200	8	200	8	50	2	100	4	50	2	50	2	4.5
500	4000	4725	5580	20	3380	250	10	250	10	50	2	100	4	50	2	50	2	5
600	4800	4895	6600	30	3580	250	10	250	10	50	2	100	4	50	2	50	2	5.5
700	5600	5140	6600	30	3580	250	10	250	10	50	2	100	4	50	2	50	2	6
800	6400	5360	7600	40	4270	300	12	300	12	80	3	100	4	50	2	50	2	6.5
1000	8000	5735	7600	40	4270	300	12	300	12	80	3	100	4	50	2	50	2	7
1250	10000	8250	8430	50	4270	300	12	300	12	80	3	100	4	65	21/2	65	21/2	8.8
1500	12000	8480	8430	50	4880	300	14	300	14	80	3	100	4	65	21/2	65	21/2	9.6

※基礎製作時，請務必做好水平。

設計條件：入口水溫50℃，出口水溫35℃，外氣濕度（W.B）27℃。
Cooled from 50℃ to 35℃ with 27℃ wet bulb temperature。

Ba自動補給水管（AUTOMATIC FILLER） Q：手動補給水管（QUICK FILLER）。

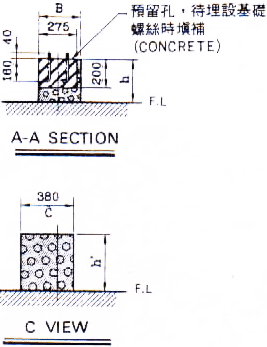

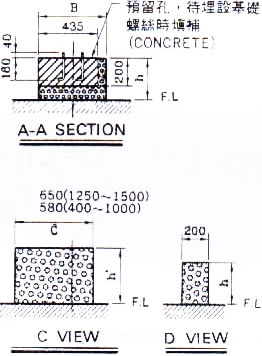

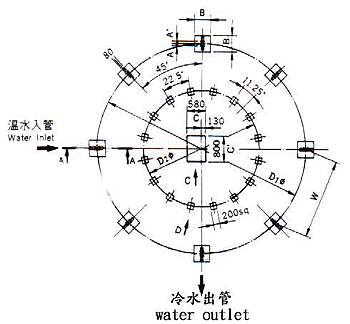

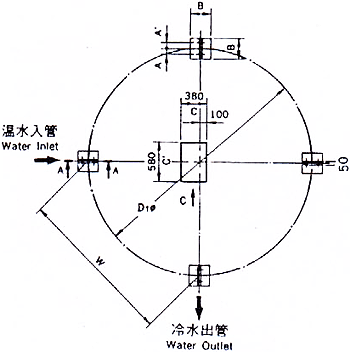

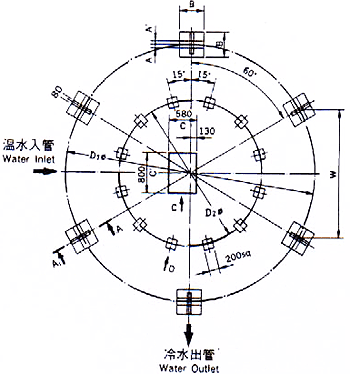

基礎圖及基礎尺寸

LBC-W-125~350

(125~350)

LBC-W-400~500

(400~1500)

LBC-W-600~1000

LBC-W-1250~1500

型號 Tower Model LBC-W	略重 APPROX.WT		基礎尺寸 FOUNDATION DIMENSIONS											基礎螺拴 Achor Bolt
型號 Tower Model LBC-W	淨重(Kg) DRY	運轉重（Kg) OPeration	D1 mm	D2 mm	W mm	A mm	A’ mm	B mm	C mm		C mm	h mm	h’ mm	尺寸 Size mm (inch)		長度Length mm (inch)		數量Quantity (pcs)支
125	1390	2280	2705		1913	65	65	300	280	100	580	300	400	16	5/8	200	8	8
150	1763	3718	2860		2022	65	65	300	280	100	580	300	400	16	5/8	200	8	8
175	1928	3878	2860		2022	65	65	300	280	100	580	300	400	16	5/8	200	8	8
200	2265	4855	3354		2372	65	65	300	280	100	580	300	400	16	5/8	200	8	8
225	2392	4952	3354		2372	65	65	300	280	100	580	300	400	16	5/8	200	8	8
250	3016	5558	3354		2372	65	65	300	280	100	580	300	400	16	5/8	200	8	8
300	3812	7074	3964		2803	70	70	300	280	100	580	300	400	16	5/8	200	8	8
350	4446	7728	4297		3039	70	70	300	280	100	580	300	400	16	5/8	200	8	8
400	5304	9953	5100	2900	2550	70	70	500	450	130	800	300	400	20	3/4	200	8	12
500	5973	10622	5500	3100	2750	70	70	500	450	130	800	300	400	20	3/4	200	8	12
600	7516	14901	6480	3600	2480	70	70	500	450	130	800	300	400	20	3/4	200	8	16
700	8490	15890	6480	3600	2480	70	70	500	450	130	800	300	400	20	3/4	200	8	16
800	10608	18208	7500	4155	2870	70	70	500	450	130	800	300	400	20	3/4	200	8	16
1000	11933	19733	7500	4155	2870	70	70	500	450	130	800	300	400	20	3/4	200	8	16
1250	15649	35667	8330	6400	2574	70	70	500	450	200	800	300	400	20	3/4	200	8	20
1500	17147	37667	8330	6400	2574	70	70	500	450	200	800	300	400	20	3/4	200	8	20

選擇揚程是以配管與冷凝器之阻力損失加上搭體揚程。

因技術日新月異，表內規格尺寸如有部份變更，恕不能隨時奉告。

請提供下列要素，以便選定經濟耐用之最適機種：

總熱量負荷：Kcal / HR。

循環水量：M / HR。

入水溫度：℃。

出水溫度：℃。

外氣濕球溫度：℃。

馬達電壓及週率。

場地環境狀況即可使用面積。

循環水水質。

注意事項：

冷卻能力係以循環水量13lmln /RT (IRT=3.900Kcal/HR)，入口水溫37℃，出口水溫32℃，外氣濕球（W.B）27℃之條件下設計。

25→1 B ，40---1 1/2 B，100--4B，125--5B，150--6B，200--8B，250--10B 。

Ba：自動補給水管（Automatic Filer)，Q手動補給水管（Quick Filer)。

選擇水泵之揚程是以配管與冷凝器之阻力損失加上冷卻塔之塔體揚程。

因技術日新月異，表內規格尺寸如有部份變更，恕不能隨時奉告。
