LBC：
一般標準型，依風葉特性，採較高轉速運轉，適用於一般場所。
LBC-LN：
低噪音標準型，依風葉特性，採較低轉速運轉，並配合出風口導風胴及消音毯等配備，其噪音較一般標準型低7~10分貝，適用於較靜肅之場所。

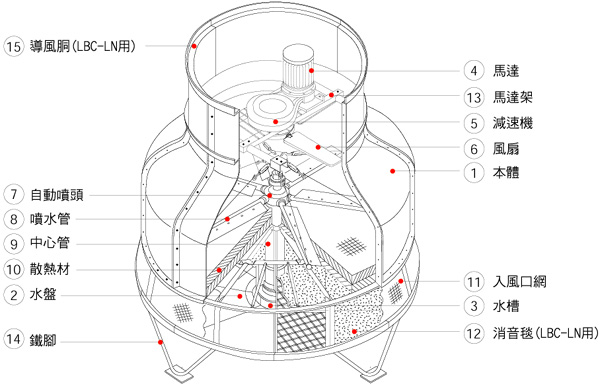

1.FRP本體 2.水盤 3.水槽
採用玻璃纖維強化塑膠 (FRP)，結構應力良好，不龜裂，不斷裂，不老化，堅固耐用，壽命長，LBC(LN)-175以下採整體成型 FRP連腳水盤，完全不腐蝕，節省保養費用。
LBC(LN)-200 以上，所有配管集中於水槽 ，配管作業簡便，節省工程費用。
4.馬達
採全密閉屋外特殊型馬達，運轉低噪音，可長期於惡劣環境下運轉。
5.減速裝置
LBC-3~200、LBC-LN-3~125 ，採低噪音馬達直接傳動，LBC-225~1500、LBC-LN-150~1500，採V型皮帶傳動(B形)接觸面積大，振動小，傳動安定不蛇行，皮帶設有FRP外箱保護裝置，不潮溼，不滑行，耐磨，堅強，省加油，易保養。
6.風扇
特殊設計多葉軸流式低噪音風扇，經平衡校正，運轉靜肅，省電低噪音，LBC(LN)-30以下採用塑膠鋼，LBC(LN)-40 以上採用鋁合金鑄造，而LBC(LN)-60 以上之風扇葉片，可依所需風量，調整風扇葉片之角度，以發揮最大排風效果。
7.8.9.自動旋轉散水裝置
高性能自動旋轉散水裝置，自動噴頭 LBC(LN)-60以下採用塑膠鋼，LBC(LN)-70 以上採用鋁合金鑄造，噴水管 、中心管 採用PVC 塑膠管，水壓低，散水均勻，節省補充水，熱交換率最大。
10.高性能P.V.C.散熱材
採用蜂巢式散熱材，係以高級P.V.C.硬質布經特殊皺紋及斜紋表面處理，且用冷膠固定，增加水流之停滯時間及有足夠大的表面積與通過外氣接觸，提高熱交換效果，適合最高入水溫度48℃/118℉。
11.P.V.C.入風口網導風裝置
入風口導風裝置，採用PVC 塑膠網，以防止外物進入水盤。
12.消音毯（LBC-LN用）
特殊聚脂綿消音材，消除落水聲音，防止水滴飛濺。
13.14.熱浸鍍鋅處理鐵件
馬達架(13)及鐵腳(14)等所有鐵件，皆採"熱浸鍍鋅"加以防銹處理，絕無腐蝕之虞。
15導風胴（LBC-LN用）
LBC-LN-150 以上，加裝出風口導風胴，外殼採用FRP，以降低排風噪音。
備註：
1.以上為冷卻塔之標準外觀結構、零件名稱及材質。
2.可自由選擇之零件材質及選擇配備：
(1)齒輪式減速機。
(2)熱浸鍍鋅鐵件變更為SUS-304鐵件。
(3)擋水器。
(4)防風板。
(5)防震鐵架。
(6)避震器。
(7)自動加藥系統。
(8)砂濾器。
若有需要請事先告知，以利報價。 |
| 機型選定表 |

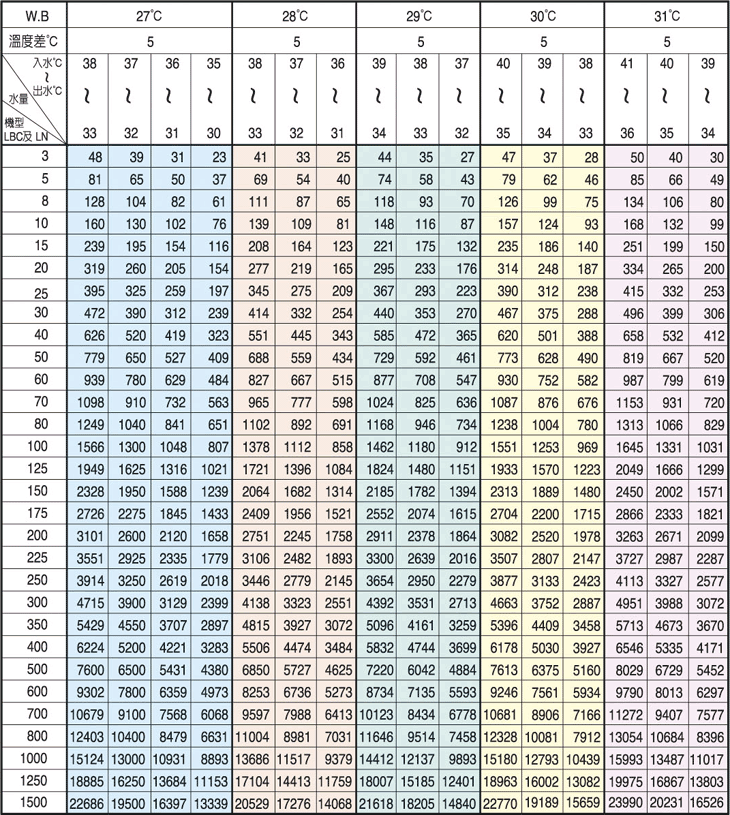

◎標準設計 STANDARD DESIGN TEMP CONDITION 單位(Unit): l /min
註：
- 台灣地區最高外氣溼度 (W.B) 參考：宜蘭地區W.B.29.5oC，泰山、林口地區W.B.30oC，台中、彰化地區W.B.30oC，高雄地區W.B.29oC，屏東地區W.B.31oC。
- 外氣溼球溫度 (W.B) 之高低，直接影響到冷卻塔之出口水溫(Outlet Temp.)，選定冷卻塔之機型時，請視外氣溼球溫度 (W.B) 之高低變化，來決定冷卻塔之機型。
- 選機型要素：
(1)總熱負荷：Kcal/HR
(2)循環水量：M3/HR
(3)入水溫度：oC
(4)出水溫度：oC
(5)外氣溼球溫度：oC
(6)馬達電壓及頻率
(7)場地環境狀況及可使用面積
(8)循環水水質
- 其他條件之循環水量和溫度，請恰台北總公司營業一部及各地分公司，謝謝。
|
| 外觀尺寸及標準規格 |

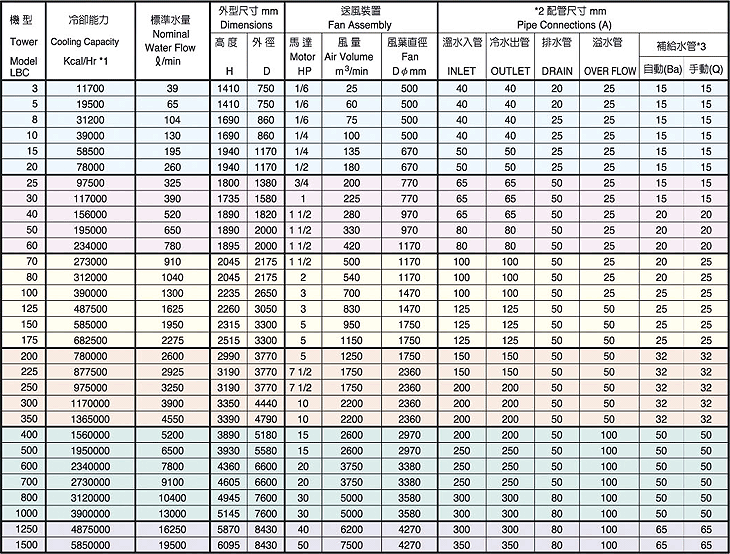

- 冷卻能力係以循環水量13L /min/RT(1RT=3900Kcal/HR)，入口水溫37oC，出口水溫32oC，外氣溼球 (W.B)27oC之條件下設計。
- 15←→1/2B，20←→3/4B,25←→1B,32←→11/4B,40←→11/2B,50←→2B,65←→2>1/2B,40←→3B,100←→4B,125←→5B,150←→6B,200←→8B,250←→10B,300←→12B,350←→14B。
- Ba：自動補給水管(Aotomatic Filler) ,Q：手動補給水管(Quick Filler)。
|
| 基礎圖及基礎尺寸 |

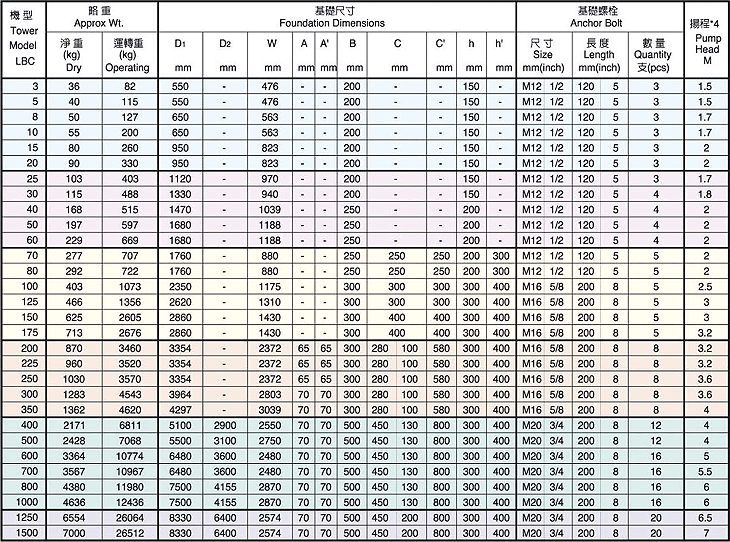

4.選擇水泵之揚程是以配管與冷凝器之阻力損失加上冷卻塔之塔體揚程。
5.因技術日新月異，表內規格尺寸如有部份變更，以實品為主。
6.基礎製作時，請務必做好每個基礎礅之高度水平。 |
|
| |
|
|
|
|
|
|
 |
